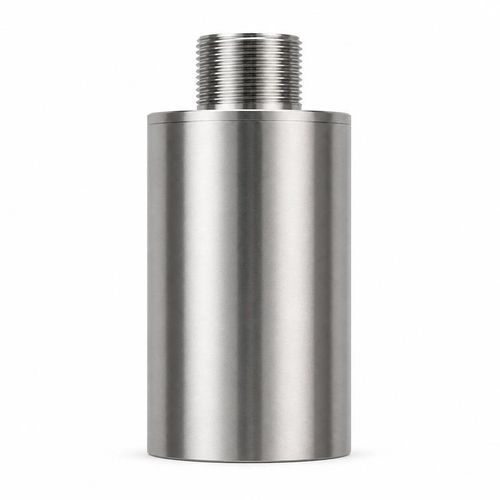

Ultraschall-Strömungstransducer BBFM-Q34K

Ultraschall-LaufzeitVolumenGas

Übersicht
Der BBFM-Q34K ist ein 34-kHz-Ultraschall-Durchflusswandler für die Messung von Abgasströmungen, die Überwachung von Kesselabgasen und industrielle Emissionskanäle. Er eignet sich für Laufzeitmessungen in Hochtemperaturgasen. Betriebsbereich: -20 bis +150 °C. Zulässiger Druck bis 3 kgf (0,3 MPa). Schutzart: IP68. Das Gehäuse besteht aus Edelstahl zur Korrosionsbeständigkeit in Abgasanwendungen.

Technische Daten
Modell: BBFM-Q34K
Zentralfrequenz: 34 kHz ±5%
Mindestimpedanz: 900 Ω ±20%
Kapazität: 5.000 pF ±20% bei 1 kHz
Betriebsspannung: Spitzenspannung <1.500 Vpp
Betriebstemperatur: -20 bis +150 °C
Druckklasse: ≤3 kgf (0,3 MPa)
Halbwertsstrahlwinkel: 11,5° ±10% bei -3 dB
Gehäusematerial: Edelstahl
Schutzart: IP68

Spezifizierte Messaufgaben

• Messung des Abgasströmungsvolumens
• Überwachung von Kesselabgasen
• Industrielle Emissionskanäle
• Laufzeitmessung in Hochtemperaturgasen

Technische Daten (Liste)

• Modell: BBFM-Q34K
• Zentralfrequenz: 34 kHz ±5%
• Mindestimpedanz: 900 Ω ±20%
• Kapazität: 5.000 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <1.500 Vpp
• Betriebstemperatur: -20 bis +150 °C
• Druckklasse: ≤3 kgf oder 0,3 MPa
• Halbwertsstrahlwinkel: 11,5° ±10% bei -3 dB
• Gehäusematerial: Edelstahl
• Schutzart: IP68
