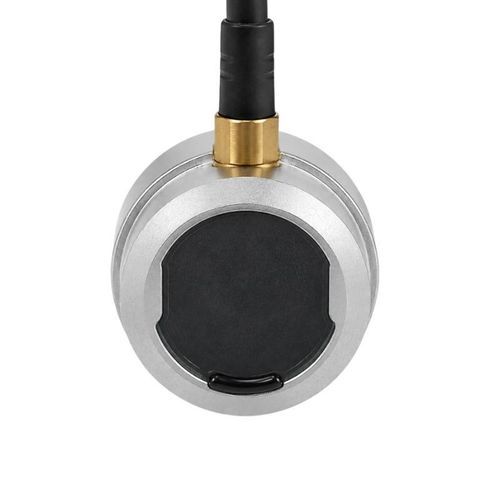

Ultraschall-Niveautransmitter BBDM-1MR2M

für Ölfür Flüssigkeitenfür korrosive Flüssigkeiten

Füllstandserkennung durch die Behälterwand
Der BBDM-1MR2M ist ein extern montierter Ultraschallwandler zur Füllstandserkennung, ohne das Messelement in das Behälterinnere zu bringen. Mit einer Mittenfrequenz von 1 MHz und einem Referenzbereich von 0,03 bis 2 m kann er für Kraftstoff- und Öltanks, geschlossene Behälter, Fahrzeug- und Maschinentanks sowie für die Durch-wand-Erkennung korrosiver Flüssigkeiten in Betracht gezogen werden. Eine externe Anordnung kann den Wandler vom Medium isolieren, jedoch muss der Ultraschallpfad die Behälterwand durchdringen. Wandmaterial, Wanddicke, Oberflächenzustand und akustische Kopplung sind daher grundlegende Auswahlkriterien.

Technische Daten
Parameter — Spezifikation
Modell — BBDM-1MR2M
Mittenfrequenz — 1 MHz +/-5%
Empfohlener Messbereich — 0,03-2 m
Mindestimpedanz — 60 Ohm +/-20%
Kapazität — 1.500 pF +/-20% bei 1 kHz
Betriebsspannung — Spitzenspannung unter 300 Vpp
Betriebstemperatur — -40 bis +80 °C
Druckfestigkeit — Bis zu 10 kgf oder 1 MPa
Strahlcharakteristik — -3 dB Halbwertswinkel: 3,3° +/-10%
Gehäusematerial — Aluminiumlegierung 2A12
Schutzart — IP68
Gewicht — 240 g +/-5%
Kabellänge — 5 m + 1 m

Kopplung und Behälterkompatibilität
Der Halbwertswinkel von 3,3° definiert ein schmales akustisches Feld, aber eine zuverlässige Durch-durch-Wand-Übertragung hängt auch von der Kopplungsschicht und der Konstruktion des Behälters ab. Beschichtungen, Krümmung, Schweißnähte, Ablagerungen oder eine Luftschicht an der Kontaktfläche können das Signal dämpfen.

Eigenschaften / technische Spezifikationen

• Modell: BBDM-1MR2M
• Mittenfrequenz: 1 MHz +/-5%
• Empfohlener Messbereich: 0,03-2 m
• Mindestimpedanz: 60 Ohm +/-20%
• Kapazität: 1.500 pF +/-20% bei 1 kHz
• Betriebsspannung: Spitzenspannung unter 300 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Druckfestigkeit: Bis zu 10 kgf oder 1 MPa
• Strahlcharakteristik: -3 dB Halbwertswinkel: 3,3° +/-10%
• Gehäusematerial: Aluminiumlegierung 2A12
• Schutzart: IP68
• Gewicht: 240 g +/-5%
• Kabellänge: 5 m + 1 m
