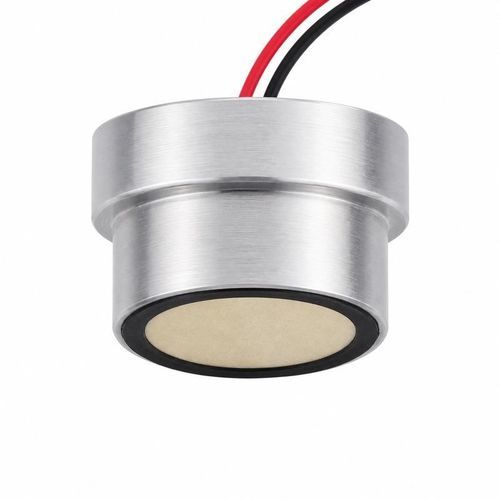

Kontaktloser Ultraschallwandler BBDM-90KR5M

Hochfrequenzfür FüllstandsmessungProximity

Übersicht
Der BBDM-90KR5M ist ein Ultraschall-Distanzwandler für Luft mit einer Mittenfrequenz von 90 kHz und einem Referenzmessbereich von 0,3 bis 5 m. Er bietet einen schmalen Halbleistungswinkel (11,5° ±10%), geringe Masse (23 g ±5%) und IP68-Schutz für Nahbereichs-Näherungserkennung, Positionierung, Zählaufgaben und kompakte Füllstandsmessung in der Industrieautomation.

Technische Daten

• Modell: BBDM-90KR5M
• Mittenfrequenz: 90 kHz ±5%
• Empfohlener Bereich: 0,3 bis 5 m
• Minimale Impedanz: 500 Ω ±20%
• Kapazität: 1.300 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <600 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Druckfestigkeit: bis 3 kgf (0,3 MPa)
• Halbleistungswinkel (-3 dB): 11,5° ±10%
• Gehäusematerial: Aluminiumlegierung 7075
• Befestigung: siehe Maßzeichnung
• Schutzart: IP68
• Gewicht: 23 g ±5%
• Kabellänge: 8,5 cm

Anwendungsbereiche

• Näherungserkennung in der Automatisierung
• Positionierung im Kurzbereich
• Zählung und Zielerkennung
• Kompakte Füllstandsmessung

Informationen zur Systemintegration
Geben Sie Anwendungsparameter und Schnittstellendetails an, um die korrekte Funktion sicherzustellen. Wichtige Angaben:

• Betriebsmedium und Temperaturbereich
• Benötigte Messdistanz oder akustischer Pfad
• Zielmaterial, Größe und Oberflächenzustand
• Verfügbarer Montageplatz und Schnittstellmaße
• Betriebsdruck und Dichtheitsanforderungen
• Ansteuer-/Empfangselektronik, Kabelführung und Steckertyp
