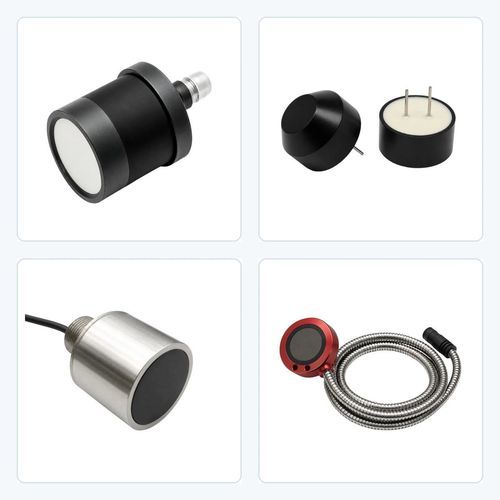

Zylinderförmiger Ultraschallwandler BBDM series

TauchHochfrequenzmit Doppelkristall

Übersicht
Die BBDM‑Serie umfasst 25 Ultraschallwandler für industrielle Automatisierung, Robotik, Fahrzeugerkennung, Füllstandüberwachung und Unterwassermessungen. Das Portfolio deckt Luftentfernung, Näherungs‑ und Hinderniserkennung, externe Füllstandsmessung durch Behälterwände sowie Unterwasser‑Entfernungs‑ und Zielerkennung ab.

Vorgesehene Verwendung
BBDM‑Wandler sind Sensorbauteile zur Integration mit geeigneter Antriebs‑, Empfangs‑ und Signalverarbeitungselektronik. Reichweite und Messgenauigkeit hängen vom Medium, der Zielgröße/-oberfläche, der Montage, der Elektronik, der Temperatur und umliegenden Reflexionen ab. Eine Musterprüfung unter realen Einsatzbedingungen wird vor der finalen Konstruktion empfohlen.

Anwendungsbeispiele

• Industrielle Automatisierung: Positionsmessung, Distanzmessung, Näherungsschaltung, Objekterkennung, Stückzählung und Doppelblech‑Erkennung.
• Robotik und mobile Geräte: Hindernisvermeidung, Näherungserkennung und Nahbereichsentfernung in engen Räumen.
• Fahrzeug‑ und Verkehrstechnik: Fahrzeugerkennung, Verkehrsüberwachung, Parkassistenz und Außenabstandserfassung.
• Flüssigkeits‑ und Materialpegelüberwachung: berührungslose Füllstandsmessung in Tanks und Behältern für Regelung und Alarm.
• Messung durch Wand: Füllstandmessung durch die Behälterwand ohne direkten Kontakt mit der Flüssigkeit.
• Outdoor‑ und Kälteanwendungen: Außeneinsätze und Kälteraumlösungen mit Temperaturkompensation.
• Unterwasserreichweite und -detektion: Tiefe, Entfernung und Zielerkennung in Flüssen, Seen, Becken und Tanks.
• Unterwasserpositionierung und Tier‑Detektion: Hindernis‑ und Fischdetektion, ein‑ oder zweifrequente Tiefensysteme mit unterschiedlicher Abdeckung.
• Industrielle Flüssigkeitsinterfaces: Distanzmessung, Erkennung von Flüssigkeits‑ und Schlamm‑Schnittstellen in Prozessumgebungen.

Luftentfernung, Füllstand und Näherungsmessung
BBDM-14KR45M | 14 kHz ±2 kHz | Referenzreichweite 1–45 m | Blinder Bereich <1 m | Strahl 15° ±2° | IP65
BBDM-22KR30M | 22 kHz ±2 kHz | Referenzreichweite 0.8–30 m | Blinder Bereich <0.8 m | Strahl 15° ±2° | IP65
BBDM-30KR20M | 30 kHz ±2 kHz | Referenzreichweite 0.6–20 m | Blinder Bereich <0.6 m | Strahl 14° ±2° | IP65
BBDM-40KR12M | 40 kHz ±2 kHz | Referenzreichweite 0.35–12 m | Blinder Bereich <0.35 m (oder <0.4 m je nach Version) | Strahl 12°–15° | IP65 oder IP66
BBDM-50KR8M | 50 kHz ±2 kHz | Referenzreichweite 0.3–8 m | Blinder Bereich <0.3 m | Strahl 12° ±2° oder 14° ±2° | IP65
BBDM-50KR8MLT | 50 kHz | Referenzreichweite 0.3–8 m | Blinder Bereich <0.3 m | Strahl 12° ±2° | IP67
BBDM-75KR6M | 75 kHz ±2 kHz | Referenzreichweite 0.25–6 m | Blinder Bereich <0.25 m | Strahl 14° ±2° | IP65
BBDM-80KR6M | 80 kHz | Referenzreichweite 0.25–6 m | Blinder Bereich <0.25 m | Strahl 7° ±2° oder 12° ±2° | IP65
BBDM-112KR4M | 112 kHz ±4% | Referenzreichweite 0.2–4 m | Blinder Bereich <0.2 m | Strahl 14° ±2° | IP65
BBDM-125KR3M | 125 kHz | Referenzreichweite 0.2–3 m | Blinder Bereich <0.2 m | Strahl 14° ±2° | IP65
BBDM-180KR2M | 180 kHz ±4% | Referenzreichweite 0.1–2 m | Blinder Bereich <0.1 m | Strahl 7° ±1° | IP65
BBDM-200KR2M | 200 kHz | Referenzreichweite 0.1–2 m | Blinder Bereich <0.1 m | Strahl 7° ±2° oder 14° ±2° | IP65
BBDM-300KR0P5M | 300 kHz | Referenzreichweite 0.1–0.5 m | Blinder Bereich <0.1 m | Strahl 7° oder 9° | IP65
BBDM-400KR0P3M | 400 kHz | Referenzreichweite 0.06–0.3 m | Blinder Bereich <0.06 m | Strahl 7° ±2° | IP65

Kompakte wasserdichte und Open‑Type Ausführungen
BBDM-40K | 40 kHz ±1 kHz | Strahl 30°–80° je nach Konfiguration | Φ14, Φ16, Φ18 und Φ25 mm wasserdichte Gehäuse; Sender, Empfänger oder Doppel‑Variante
BBDM-40K-OPEN | 40 kHz ±1 kHz | Strahl Φ10/12 mm: 80° ±15°; Φ14 mm: 90° ±15° horizontal, 70° ±15° vertikal | Φ10, Φ12 und Φ14 mm Open‑Gehäuse; separate Sender‑ oder Empfängerversionen
BBDM-58KR3M | 58 kHz ±1 kHz | Strahl 70° horizontal; 30° ±15° vertikal | Referenzreichweite 0.2–3 m; wasserdichte Ausführung; send/receive kompatibel; 10 mm Referenzauflösung

Unterwasser‑Tiefe, Reichweite und Zieldetektion
BBDM-40K-UW | 40 kHz ±2 kHz | Strahl 50° | 50–200 W; G1" Gewinde; Φ65 × 86 mm
BBDM-200K-UW | 200 kHz ±4 kHz | Strahl 14° ±1° | 20 W; ABS‑Gehäuse; festes 6 m Kabel
BBDM-400K-UW | 400 kHz ±4% | Strahl 5° | IP68 Edelstahlgehäuse; G1" Gewinde; Thermistor‑Anschluss
BBDM-500K-UW | 500 kHz ±3% | Strahl 6° | IP68; max. Betriebsdruck 1.6 MPa; M16×1 Gewinde; Φ35 mm
BBDM-1M-UW | 1 MHz ±5% | Strahl 6° | Ca. 50 mm Blindzone; IP68; max. Betriebsdruck 1.6 MPa; Betriebstemperatur 0–95°C
BBDM-40K200KR200M-UW | 40 kHz ±1 kHz / 200 kHz ±3 kHz | Strahl 15° / 5° | Angegebene Tiefe >200 m; G1" Gewinde; Φ65 × 86 mm; Temperatur‑Sensorverkabelung

Externe und dedizierte Füllstandsmessung
BBDM-2MR2M | 2 MHz | Messbereich 0.015–2 m | Blinder Bereich <15 mm | Strahl 3° | Externe Montage; Aluminiumgehäuse IP67; Φ36 × 14.6 mm; Temperatur‑Signalleitungen
BBDM-500KR5M | 500 kHz | Messbereich 0.02–5 m | Blinder Bereich <20 mm | Strahl 8° | Aluminiumgehäuse IP67; Φ50 × 20 mm; Temperatur‑Signalleitungen

Kriterien für die Modellauswahl

• Anwendungsfeld und Messmedium: Luft, Flüssigkeit, Unterwasser oder Messung durch Wand.
• Min./Max. Messabstand und Anforderungen an die Blindzone.
• Zielgröße, -form und Oberflächenreflexion; nahe Wände oder Rohrleitungen.
• Benötigte Strahlabdeckung und Einbauraum.
• Betriebstemperatur, Druck und Schutzartanforderung.
• Verfügbare Antriebs-/Empfangs‑ und Signalverarbeitungselektronik bzw. Schnittstellenbedarf.
• Gehäuseabmessungen, Gewinde/Flansch, Kabel‑ und Steckverbinderanforderungen.
• Prototypbedarf und erwartete Produktionsmengen.

Technische Daten

• Serie: 25 BBDM Ultraschallwandlermodelle für Luft-, Flüssigkeits‑ und Unterwassermessungen.
• Frequenzbereich: ~14 kHz bis 1 MHz.
• Referenzreichweiten: ~0,06 m bis >200 m je nach Modell und Medium.
• Blindzonen: bis <0,06 m bei hochfrequenten Modellen; einige Unterwasser‑Modelle ≈50 mm.
• Strahlwinkel: von ~3° bis ~90° je nach Ausführung.
• Schutz/Materialien: IP65 bis IP68; wasserdichte, open‑type, Edelstahl‑ und Aluminiumgehäuse; einige Modelle bis 1.6 MPa.
• Unterwasseroptionen: G1" oder M16×1 Gewinde, Thermistorverkabelung, feste Kabel, Dual‑Frequency‑Optionen für große Tiefen.
• Leistung hängt von Medium, Ziel, Montage und Elektronik ab; Musterprüfungen unter realen Bedingungen empfohlen.
