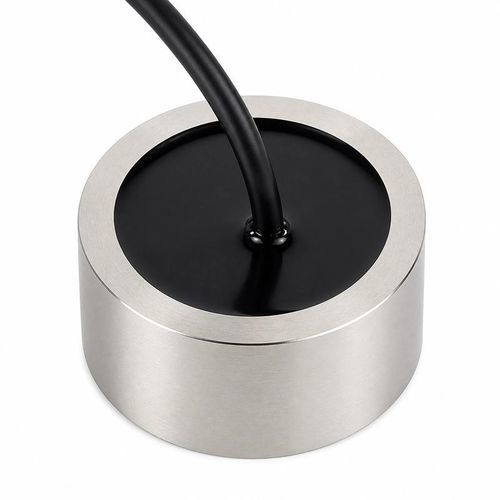

Tauch-Ultraschallwandler BBDM-2P5M-LS

Hochfrequenzfür Füllstandsmessung

Übersicht
Der BBDM-2P5M-LS ist ein 2,5 MHz Ultraschall-Transducer, entwickelt für Füllstandsschalter-Systeme in industriellen Anwendungen. Er eignet sich für Hoch-/Tiefstandsalarmanlagen, das Erkennen von Flüssigkeitspräsenz oder -abwesenheit, Pumpenschutz und Pegelregelung. Der Transducer weist eine Halbwertsbreite von 0,6° (-3 dB), Schutzart IP68, einen Betriebstemperaturbereich von -20 bis +60 °C und eine Druckfestigkeit bis 10 kgf (1 MPa) auf.

Elektrische Daten und Betriebswerte

• Modell — BBDM-2P5M-LS
• Zentralfrequenz — 2,5 MHz ±5%
• Mindestimpedanz — 15 Ω ±20%
• Kapazität — 33.000 pF ±20% bei 1 kHz
• Betriebsspannung — Spitzenspannung unter 120 Vpp
• Betriebstemperatur — -20 bis +60 °C
• Druckfestigkeit — Bis zu 10 kgf (1 MPa)
• Strahlbreite — 0,6° Halbwertswinkel bei -3 dB
• Gehäusematerial — Edelstahl
• Schutzart — IP68

Anwendungen

• Hoch- und Niedrigpegelalarme
• Erkennung von Flüssigkeitsanwesenheit oder -abwesenheit
• Pumpenschutz
• Pegelregelung in Industrieanlagen

Technische Merkmale

• Modell: BBDM-2P5M-LS
• Zentralfrequenz: 2,5 MHz ±5%
• Mindestimpedanz: 15 Ω ±20%
• Kapazität: 33.000 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung unter 120 Vpp
• Betriebstemperatur: -20 bis +60 °C
• Druckfestigkeit: Bis zu 10 kgf (1 MPa)
• Strahlbreite: 0,6° Halbwertswinkel bei -3 dB
• Gehäusematerial: Edelstahl
• Schutzart: IP68
