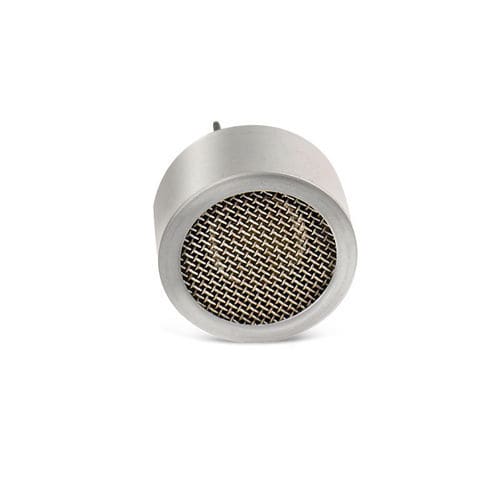

Zylinderförmiger Ultraschallwandler TA0040252T-R

akustischfür FüllstandsmessungProximity

Produktübersicht
Der Ultraschallwandler TA0040252T-R (TA0040252-Serie) ist ein 40-kHz-Sensor zur Distanzmessung in einer offenen, wassergeschützten Bauweise. Wichtige elektrische und akustische Kenndaten sind für die Systemintegration aufgeführt.

Hauptmerkmale

• Resonanzfrequenz (Mitte): 40 kHz ± 1,0 kHz
• Abmessungen (Durchmesser × Höhe): Φ25×12 mm
• Kapazität: 2200 pF ± 20%
• Verfügbare Funktionen: Sender (T), Empfänger (R), Sender & Empfänger (TR)
• Konstruktion: Wassergeschützte offene Bauform
• Schalldruckpegel (SPL): 117 dB min (relevante Versionen)
• Empfindlichkeit: −65 dB min (relevante Versionen)

Spezifikationsübersicht

• Modell: TA0040252-Serie (inkl. TA0040252T-R)
• Resonanzfrequenz: 40 kHz ± 1,0 kHz
• Abmessungen: Φ25×12 mm
• Kapazität: 2200 pF ± 20%
• Funktionen: T / R / TR
• Konstruktion: Wassergeschützte offene Bauform
• Akustik: SPL 117 dB min; Empfindlichkeit −65 dB min (je nach Version)

Anwendungen

• Distanz- und Füllstandsmessung
• Objekterkennung und Präsenzsensorik
• Sensorik für Robotik und Automatisierung
• Industrielle Flüssigkeitsstandüberwachung (mit geeignetem Montageaufwand)

Montage und Handhabung

• Impedanz des Wandler an Treiber-/Empfängerelektronik anpassen für optimale Leistung
• Erforderlichenfalls Dichtung sicherstellen, trotz offener Bauweise
• Einbau so durchführen, dass akustische Abschattung vermieden wird und Ausrichtung eingehalten wird
• Betriebsbedingungen und Temperaturgrenzen beachten

Bestellinformationen

• Bestellen Sie mit Modellnummer und Funktionsvariante (z. B. TA0040252T, TA0040252R, TA0040252TR)
• Geben Sie Menge sowie Präferenzen für Anschlussleitungen/Steckverbinder an
