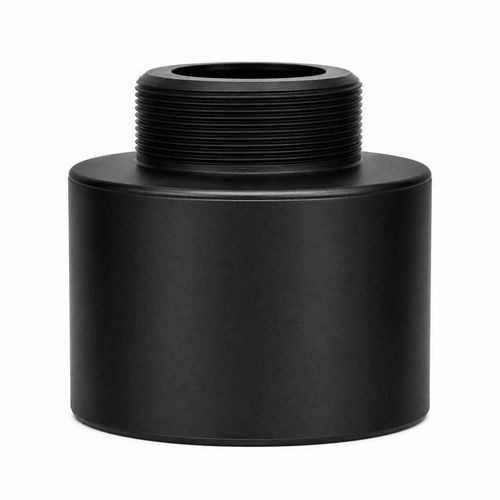

Ultraschallwandler für Füllstandsmessung BBDM-35KR12M

Proximityzur Detektierung von HindernissenMess

Übersicht
Der BBDM-35KR12M ist ein Luft-Ultraschallwandler mit 35 kHz, spezifiziert für Distanzmessungen von 0,45 bis 12 m. Er ist für mittlere Reichweiten in industriellen Anwendungen ausgelegt, bei denen Bündelsteuerung, Umweltschutz und definierte elektrische Eigenschaften erforderlich sind. Die Leistung innerhalb des Referenzbereichs hängt von Zieloberfläche, Ausrichtung, Einbaugeometrie und zugehöriger Elektronik ab.

Verwendung des 10,4°-Strahls bei der Installation
Der -3 dB Halbwertswinkel beträgt 10,4° ±10%. Bei der Planung von Installationen sind nahe Behälterwände, Armaturen oder Maschinenstrukturen zu berücksichtigen, die das akustische Feld schneiden könnten. Zielgröße, Oberflächenzustand und Ausrichtung beeinflussen die zurückgegebene Signalstärke und die Erkennungszuverlässigkeit. Bei Kollisionsvermeidung oder bewegten Zielen sicherstellen, dass die vorgesehene Erfassungszone während der erwarteten Bewegung im Strahl bleibt.

Elektrische und umgebungsbezogene Anpassung
Entwickeln Sie Treiber- und Empfangsschaltungen für die Mindestimpedanz von 180 Ω und die Kapazität von 4.500 pF ±20% bei 1 kHz. Die Anregung darf den Grenzwert von 1.500 Vpp nicht überschreiten. Betrieb innerhalb der spezifizierten Umgebungsgrenzen: Schutzart IP68, Druck bis 1 MPa und Temperaturbereich −40 bis +80 °C.

Anwendungen

• Füllstandsmessung in Behältern und Tanks
• Entfernungsmessung und Positionierung an Industriemaschinen
• Kollisionsvermeidung und Näherungserkennung für Maschinen und Fahrzeuge
• Sicherheits- und Bereichsüberwachung

Technische Daten

• Modell: BBDM-35KR12M
• Zentralfrequenz: 35 kHz ±5%
• Referenzbereich: 0,45–12 m
• Mindestimpedanz: 180 Ω ±20%
• Kapazität: 4.500 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung unter 1.500 Vpp
• Betriebstemperatur: −40 bis +80 °C
• Druckfestigkeit: bis 1 MPa
• Strahlbreite: -3 dB Halbwertswinkel 10,4° ±10%
• Schutzart: IP68
• Gewicht: 410 g ±5% (mit 5 cm Kabel)
