Ultraschallwandler für Füllstandsmessung BBDM-40KR12M-B

Übersicht

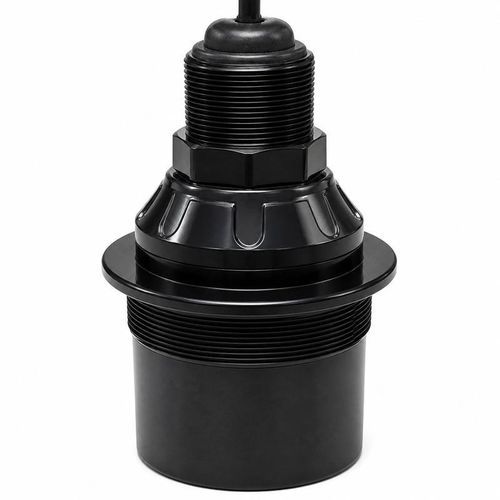

Der BBDM-40KR12M-B ist ein Ultraschall-Abstandswandler für Luft mit einer Mittenfrequenz von 40 kHz und einem empfohlenen Messbereich von 0,5 bis 12 m. Er verfügt über einen engen Halbwertsstrahlwinkel für gerichtete Messungen in Tanks, Behältern und industriellen Distanzanwendungen sowie über Schutzart IP68 für raue Umgebungen.

Wesentliche Spezifikationen

• Modell: BBDM-40KR12M-B
• Mittenfrequenz: 40 kHz ±5%
• Empfohlener Bereich: 0,5 bis 12 m
• Halbwertsstrahlwinkel (‑3 dB): 10,1° ±10% (alternativ 11,3° ±10%)
• Mindestimpedanz: 200 Ω ±20%
• Kapazität: 3.200 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenwert unter 1.500 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Druckbelastung: bis zu 3 kgf / 0,3 MPa
• Schutzart: IP68
• Gewicht: 1.160 g ±5% (mit 10 m ±0,3 m Kabel)
• Montage: siehe Zeichnung

Strahlkonfigurationen

• 10,1° ±10%
• 11,3° ±10%

Auswahl- und Installationshinweise
Wählen Sie den Wandler entsprechend dem Betriebsmedium und der Temperatur, der erforderlichen Messdistanz oder dem akustischen Pfad, der Zielgröße und Oberflächenbeschaffenheit, dem verfügbaren Montageplatz und den Schnittstellendimensionen sowie dem Betriebsdruck. Stimmen Sie die Sende-/Empfangselektronik auf die Wandlercharakteristik ab und legen Sie Kabellänge sowie Anschlussart für die Installation fest.

Typische Anwendungen

• Füllstandmessung in Tanks und Behältern
• Abstandsmessung und Positionserkennung an Industrieanlagen
• Kollisionsvermeidung bei Fahrzeugen und Maschinen
• Bereichsüberwachung und Sicherheit
