Überblick

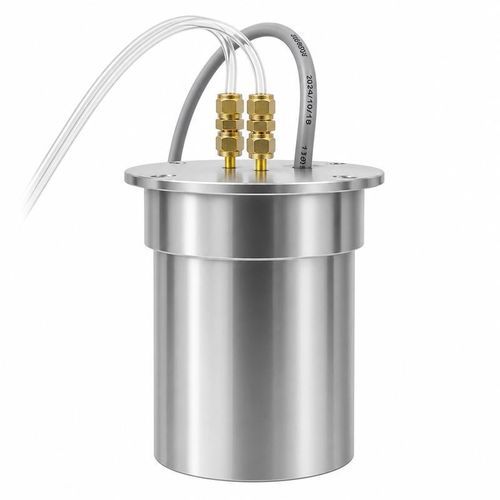

Der BBDM-17KR20M ist ein luftgekoppelter Ultraschall-Abstandssensor, wassergekühlt, mit einer Mittenfrequenz von 17 kHz und einem empfohlenen Messbereich von 1,8-20 m. Sein Edelstahlgehäuse mit Kühlanschlüssen ist für die Füllstandüberwachung großer Behälter, industrielle Abstandsmessungen, Kollisionsvermeidung, Arealüberwachung und Langstreckenzielerkennung ausgelegt.
Die angegebene maximale Betriebstemperatur von 160°C gilt nur, wenn ein aktiver Wasserkühlkreis installiert und in Betrieb ist. Kühlanschlüsse, Kühlmittelströmung und die lokale thermische Belastung sind als integrale Bestandteile der Messinstallation zu betrachten und nicht als optionale Zubehörteile.

Technische Daten
Modell — BBDM-17KR20M
Mittenfrequenz — 17 kHz ±5%
Empfohlener Bereich — 1,8-20 m
Mindestimpedanz — 300 Ω ±20%
Kapazität — 10.000 pF ±20% bei 1 kHz
Betriebsspannung — Spitzenspannung unter 1.500 Vpp
Betriebstemperatur — Bis zu 160°C (bei Wasserkühlung)
Druckfestigkeit — Bis zu 3 kgf / 0,3 MPa
Strahleigenschaft — -3 dB Halbwertswinkel: 20,9° ±10%
Gehäusematerial — Edelstahl
Montage — Siehe Maßzeichnung
Schutzart — IP68
Gewicht — 3.780 g ±5% (mit 15 m Kabel)

Strahlabdeckung und Zielbedingungen
Der angegebene -3 dB Halbwertswinkel beträgt 20,9° ±10%. Bei größeren Entfernungen muss dieser vergleichsweise breite akustische Strahl in Bezug auf Behältergeometrie, Innenaufbauten, nahe Strukturen und die Abmessungen des vorgesehenen Ziels bewertet werden. Unerwünschte Echos oder Veränderungen des Luftwegs können die Messzuverlässigkeit beeinträchtigen.

Thermische und mechanische Integration
Die Installation muss eine Transducerbaugruppe von 3,78 kg tragen und das 15 m Kabel so führen, dass keine Belastung auf die Anschlüsse wirkt. Vor der Auswahl bestätigen Sie die Kühlanordnung, die maximalen lokalen Temperaturen, Druckbedingungen, Montageabmessungen, Zieloberfläche und den erforderlichen Messpfad. Sende- und Empfangselektronik müssen die angegebenen Grenzwerte für Impedanz, Kapazität und Spitzenspannung einhalten.

Wesentliche Spezifikationen

• Modell: BBDM-17KR20M
• Mittenfrequenz: 17 kHz ±5%
• Empfohlener Bereich: 1,8-20 m
• Mindestimpedanz: 300 Ω ±20%
• Kapazität: 10.000 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung unter 1.500 Vpp
• Betriebstemperatur: Bis zu 160°C mit Wasserkühlung
• Druckfestigkeit: Bis zu 3 kgf / 0,3 MPa
• Strahleigenschaft: -3 dB Halbwertswinkel 20,9° ±10%
• Gehäusematerial: Edelstahl
• Montage: Siehe Maßzeichnung
• Schutzart: IP68
• Gewicht: 3.780 g ±5% (mit 15 m Kabel)
