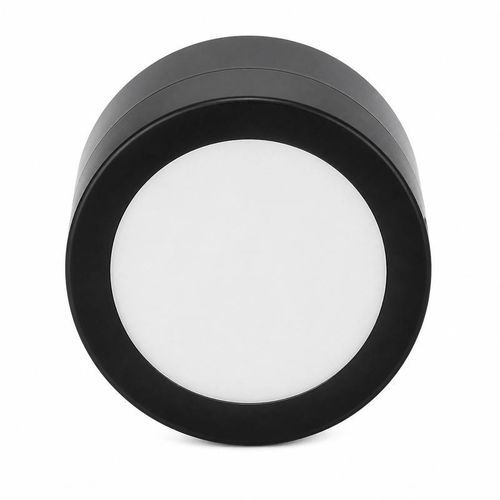

Akustischer Ultraschallwandler BBDM-75KR3M

kontaktloszur Detektierung von Hindernissenfür Füllstandsmessung

Übersicht
Der BBDM-75KR3M ist ein Ultraschall-Abstandstransducer für Luft, ausgelegt für Kurzstreckenmessungen. Mit einer Mittenfrequenz von 75 kHz (±5%) und einem empfohlenen Referenzbereich von 0,3–3 m, einem Halbwertswinkel von 10,8° (±10%) und Schutzart IP68. Entwickelt für industrielle Automatisierungsaufgaben wie Annäherungsdetektion, Kurzstrecken-Positionierung, Zählung/Zielerfassung und kompakte Füllstandsmessung. Betriebstemperatur: -40 bis +80 °C.

Elektrische und mechanische Spezifikationen
Model | BBDM-75KR3M
Mittenfrequenz | 75 kHz ±5%
Empfohlener Bereich | 0,3 bis 3 m
Minimale Impedanz | 200 Ω ±20%
Kapazität | 1.000 pF ±20% bei 1 kHz
Betriebsspannung | Spitzenspannung unter 1.500 Vpp
Betriebstemperatur | -40 bis +80 °C
Druckbeanspruchung | Bis zu 3 kgf oder 0,3 MPa
Halbwertswinkel bei -3 dB | 10,8° ±10%
Oberes Befestigungsgewinde | M30 × 1.5
Schutzart | IP68
Gewicht | 60 g ±5%
Kabellänge | 20 cm

Typische Anwendungen

• Annäherungsdetektion in der Automatisierung
• Kurzstrecken-Positionierung
• Zählung und Zielerfassung
• Kompakte Füllstandsmessung

Auswahl und Konfiguration
Definieren Sie das Einsatzmedium und den Temperaturbereich, Messdistanz, Zielgröße und Oberflächenzustand, Einbauraum und Schnittstellengrößen sowie Druck-/Schutzanforderungen. Legen Sie Träger- und Empfangselektronik, Kabelverlegung und Anschlussart für die Geräteintegration fest. Prüfen Sie Impedanz- und Kapazitätskompatibilität mit dem gewählten Treiber.

Kernmerkmale / technische Highlights

• Modell: BBDM-75KR3M
• Mittenfrequenz: 75 kHz ±5%
• Referenz-Erfassungsbereich: 0,3–3 m
• Halbwertswinkel (-3 dB): 10,8° ±10%
• Minimale Impedanz: 200 Ω ±20%
• Kapazität: 1.000 pF ±20% bei 1 kHz
• Betriebsspannung: Spitze < 1.500 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Schutz: IP68, Druckbelastung bis 3 kgf / 0,3 MPa
• Oberes Gewinde: M30 × 1.5, Gewicht ~60 g, Kabel 20 cm
