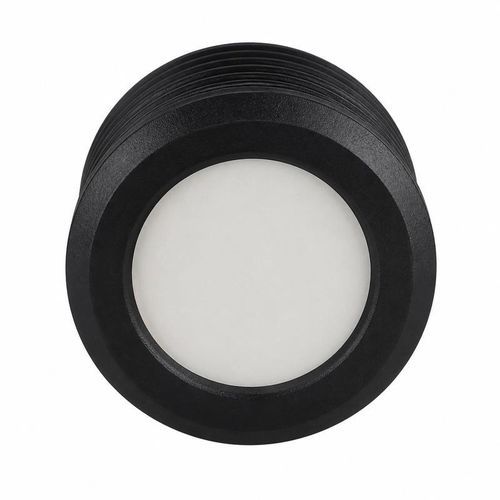

Tauch-Ultraschallwandler BBDM-68KR5M

Hochfrequenzzur Detektierung von HindernissenMess

Übersicht
Der BBDM-68KR5M ist ein 68 kHz Ultraschall-Entfernungssensor für Luft zur Näherungserkennung und Distanzmessung. Referenzbereich 0,3-5 m, -3 dB Halbwertswinkel 8° ±10%, Schutzklasse IP68 und 5 m Kabel. Konzipiert für Kurzstrecken-Messanordnungen in der Industrieautomation.

Anwendungen

• Näherungserkennung in der Automatisierung
• Kurzstrecken-Positionierung und Ausrichtung
• Zählung und Zielerkennung
• Kompakte Füllstandsüberwachung in kleinen Behältern

Leistung und Hinweise zur Anwendung
Die Echoleistung hängt von Größe, Oberflächenbeschaffenheit, Orientierung und Bewegung des Ziels ab. Schutzvorrichtungen, Führungen oder benachbarte Maschinenteile im akustischen Pfad können unerwünschte Echos erzeugen. Für kompakte Füllstandsmessungen definieren die Nahgrenze von 0,3 m und der 8°-Winkel das Schallfeld in Bezug auf Behälteröffnungen und interne Strukturen. Oberflächenzustand und Einfallswinkel können das zurückgegebene Echo schwächen oder verändern.

Schnittstellen- und Umgebungsanforderungen
Die Treiber- und Empfangsschaltung muss die angegebene minimale Impedanz von 250 Ω und eine Kapazität von 2.500 pF bei 1 kHz verarbeiten. Die Spitzenspannung des Antriebs darf <1.000 Vpp betragen. Der Sensor wird mit einem 5 m Kabel geliefert. Betriebstemperatur: -40 bis +80 °C. Maximaler Druck: bis zu 3 kgf (0,3 MPa). Schutzart: IP68.

Technische Daten

• Modell: BBDM-68KR5M
• Mittenfrequenz: 68 kHz ±5%
• Referenzreichweite: 0,3-5 m
• Strahlbreite (-3 dB Halbwertswinkel): 8° ±10%
• Minimale Impedanz: 250 Ω ±20%
• Kapazität: 2.500 pF ±20% (bei 1 kHz)
• Spannungsspitze Antrieb: <1.000 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Druck: bis zu 3 kgf / 0,3 MPa
• Schutz: IP68
• Gewicht: 160 g ±5% (mit 5 m Kabel)
