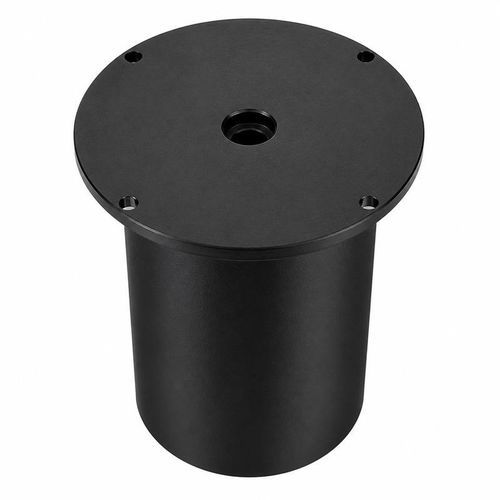

Kontaktloser Ultraschallwandler BBDM-18KR50M

robustNiedrigfrequenzfür Füllstandsmessung

Überblick
Der BBDM-18KR50M ist ein luftgegekoppelter Ultraschall-Abstandstransducer mit einer Mittelfrequenz von 18 kHz und einem empfohlenen Messbereich von 1,8–50 m. Er ist vorgesehen für Füllstandüberwachung großer Behälter, industrielle Distanzmessung, Kollisionsvermeidung, Bereichsüberwachung und Langstreckenzielerfassung.

Langstreckenmessung mit flanschmontiertem Transducergehäuse
Das flanschmontierte Gehäuse sorgt für sichere Befestigung und akustische Stabilität bei Messungen über große Entfernungen in industriellen Umgebungen und vereinfacht die Montage an Behälterwänden oder Trägern.

Technische Daten (Tabelle)
Modell — BBDM-18KR50M
Mittelfrequenz — 18 kHz ±5%
Empfohlener Bereich — 1,8–50 m
Minimale Impedanz — 1 300 Ω ±20%
Kapazität — 12 000 pF ±20% bei 1 kHz
Betriebsspannung — Spitzenspannung unter 1 500 Vpp
Betriebstemperatur — -40 bis +80 °C
Druckklasse — Bis zu 3 kgf (0,3 MPa)
Strahleigenschaft — -3 dB Halbwertswinkel: 14,9° ±10%
Schutzart — IP68
Gewicht — 2 500 g ±5% (mit 15 m kundenseitigem Kabel)

Bewertung des Schallfeldes
Der Halbwertswinkel von 14,9° sollte mit der Zielgröße und dem verfügbaren Freifeld abgeglichen werden. Bei großen Entfernungen können interne Tankstrukturen, Wände oder Maschinen früher auftretende Echos erzeugen. Lufttemperaturgradienten und in der Luft schwebende Partikel können die Ausbreitung und Signalstärke verändern, was eine Kalibrierung oder Kompensation erfordert.

Systemintegrationsparameter
Wichtige Integrationsparameter umfassen Eigenschaften der Zieloberfläche, Betriebstemperatur und Betriebsdruck. Die elektrische Schnittstelle wird durch die angegebene Impedanz, Kapazität und Spitzenspannungsbegrenzung charakterisiert. Die Standardkonfiguration geht von einem 15 m kundenseitigen Kabel aus; passen Sie Verkabelung und Montage an die Systemanforderungen an.

Technische Merkmale / Daten

• Modell: BBDM-18KR50M
• Mittelfrequenz: 18 kHz ±5%
• Empfohlener Bereich: 1,8–50 m
• Minimale Impedanz: 1 300 Ω ±20%
• Kapazität: 12 000 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung unter 1 500 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Druckklasse: Bis zu 3 kgf (0,3 MPa)
• Strahleigenschaft: -3 dB Halbwertswinkel 14,9° ±10%
• Schutzart: IP68
• Gewicht: 2 500 g ±5% (mit 15 m kundenseitigem Kabel)
