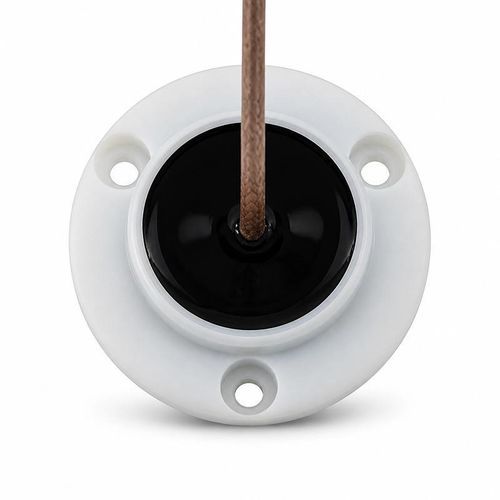

Ultraschall-Laufzeit-Strömungstransducer BBFM-Q1M-C

MassenGaszur Prozessüberwachung

Übersicht
Der BBFM-Q1M-C ist ein Laufzeit-Ultraschallwandler zur Durchflussmessung von Abgasen in Industriekanälen, Kesselabgasen und Hochtemperatur-Gasleitungen. Er arbeitet bei -20 bis +100 °C, hält Drücke bis 10 kgf (≈1 MPa) stand und ist nach IP68 gegen Eindringen von Staub und zeitweilige oder dauerhafte Immersion geschützt.

Akustische und elektrische Spezifikationen

• Modell: BBFM-Q1M-C
• Mittenfrequenz: 1 MHz ±5%
• Mindestimpedanz: 30 Ω ±50%
• Kapazität: 2.500 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <300 Vpp
• Betriebstemperatur: -20 bis +100 °C
• Druckbelastung: ≤10 kgf oder 1 MPa
• Abstrahlwinkel: -3 dB Halbwertswinkel: 4,6° ±10%
• Schutzart: IP68

Anwendungen in Abgas- und Emissionsleitungen

• Durchflussmessung von Abgasen
• Überwachung von Kesselabgasen
• Industrielle Emissionskanäle
• Laufzeitmessung in Hochtemperaturgasen

Technische Spezifikationen

• Modell: BBFM-Q1M-C
• Mittenfrequenz: 1 MHz ±5%
• Mindestimpedanz: 30 Ω ±50%
• Kapazität: 2.500 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <300 Vpp
• Betriebstemperatur: -20 bis +100 °C
• Druckbelastung: ≤10 kgf oder 1 MPa
• Abstrahlwinkel: -3 dB Halbwertswinkel: 4,6° ±10%
• Schutzart: IP68
• Typische Anwendungen: Durchflussmessung von Abgasen, Überwachung von Kesselabgasen, industrielle Emissionskanäle, Laufzeitmessung in Hochtemperaturgasen
