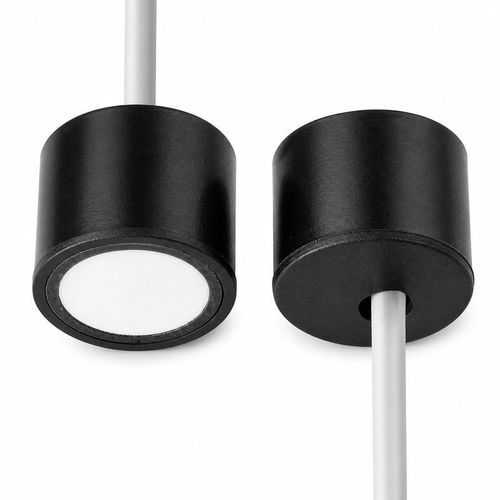

Linearer Geschwindigkeits- und Richtungsmesser BBFM-V200K-B

wasserdichtLuftIP-Code

Übersicht
Der BBFM-V200K-B ist ein ultraschallbasierter Wand- und Richtungswandler für 2D- und 3D-Ultraschall-Anemometer, meteorologische Überwachung, Messung von Lüftungsströmungen und Überwachung industrieller Leitungen. Er arbeitet mit einer Mittenfrequenz von 200 kHz ±5% und einer Referenzreichweite von 0,10 bis 1,5 m sowie Schutzart IP68.

Spezifikationen der Hauptkonfiguration
Modell: BBFM-V200K-B
Mittenfrequenz: 200 kHz ±5%
Empfohlene Reichweite: 0,10 bis 1,5 m
Mindestimpedanz: (300–500) Ω ±20%
Kapazität: 730 pF ±20% bei 1 kHz
Betriebsspannung: Spitzenspannung <750 Vpp
Betriebstemperatur: -40 bis +80°C
Druckfestigkeit: ≤3 kgf / 0,3 MPa
Halbwertsstrahlwinkel: 8° ±10% bei -3 dB
Montageabmessungen: 16 × 11
Schutzart: IP68
Gewicht: 6,5 g ±5% mit 22 cm Kabel

Verfügbare Strahlkonfigurationen
200 kHz ±5% | 8° ±10% | -40 bis +80°C
200 kHz ±5% | 11,3° ±10% | -40 bis +80°C
200 kHz ±5% | 6,6° ±10% | -40 bis +80°C
200 kHz ±5% | 14,5° ±10% | -40 bis +60°C

Technische Daten

• Modell: BBFM-V200K-B
• Mittenfrequenz: 200 kHz ±5%
• Empfohlene (Referenz) Reichweite: 0,10 bis 1,5 m
• Verfügbare Halbwertsstrahlwinkel: 6,6°, 8°, 11,3°, 14,5° (±10% bei -3 dB)
• Dimensionale (Montage) Formate: Haupt 16 × 11; 14,5° Konfiguration verwendet 14 × 11
• Mindestimpedanz: (300–500) Ω ±20%
• Kapazität: 730 pF ±20% bei 1 kHz
• Betriebs(Spitzen)spannung: <750 Vpp
• Betriebstemperatur: -40 bis +80°C (14,5° Konfig.: -40 bis +60°C)
• Druckfestigkeit: ≤3 kgf / 0,3 MPa
• Schutzart: IP68
• Gewicht: 6,5 g ±5% (mit 22 cm Kabel)
