Tauch-Ultraschallwandler BBFM-V205K

HochfrequenzMess

Übersicht

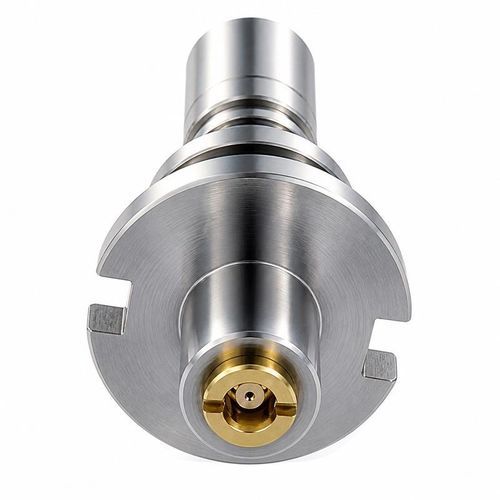

Der BBFM-V205K ist ein Ultraschallwandler, spezifiziert für 2D- und 3D-Anemometer, meteorologische Überwachung, Messung von Lüftungsvolumenströmen und Überwachung industrieller Kanäle. Die Mittenfrequenz beträgt 205 kHz ±5%, der Halbleistungskeulenwinkel 14,5° ±10% bei -3 dB. Diese akustische Geometrie ist bei der Festlegung der Wandlerausrichtung und des Schallwegs in Windmessanlagen zu berücksichtigen.

Technische Daten
Modell — BBFM-V205K
Mittenfrequenz — 205 kHz ±5%
Mindestimpedanz — 800 Ω ±20%
Kapazität — 280 pF ±20% bei 1 kHz
Betriebsspannung — Spitzenspannung <810 Vpp
Betriebstemperatur — -40 bis +80 °C
Halbleistungskeulenwinkel — 14,5° ±10% bei -3 dB
Gehäusematerial — Titanlegierung
Montage — Siehe Produkt-Abmessungszeichnung
Schutzart — IP68
Gewicht — 33 g ±5%

Spezifizierte Überwachungsanwendungen

• 2D- und 3D-Ultraschallanemometer
• Meteorologische Überwachung
• Messung von Lüftungsströmungen
• Überwachung industrieller Kanäle

Elektrische und mechanische Integration
Sende- und Empfangselektronik sollten an die Mindestimpedanz von 800 Ω ±20% und die Kapazität von 280 pF ±20% bei 1 kHz angepasst sein. Die Spitzenspannung muss <810 Vpp bleiben. Verwenden Sie die Abmessungszeichnung, um die Montage-Schnittstelle und Ausrichtung zu überprüfen. Die angegebene Betriebstemperatur liegt bei -40 bis +80 °C, und die fertige Baugruppe muss den angegebenen Schutzgrad IP68 beibehalten.

Technische Merkmale / Spezifikationen

• Modell: BBFM-V205K
• Mittenfrequenz: 205 kHz ±5%
• Mindestimpedanz: 800 Ω ±20%
• Kapazität: 280 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <810 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Halbleistungskeulenwinkel: 14,5° ±10% bei -3 dB
• Gehäusematerial: Titanlegierung
• Montage: Siehe Produkt-Abmessungszeichnung
• Schutzart: IP68
• Gewicht: 33 g ±5%
