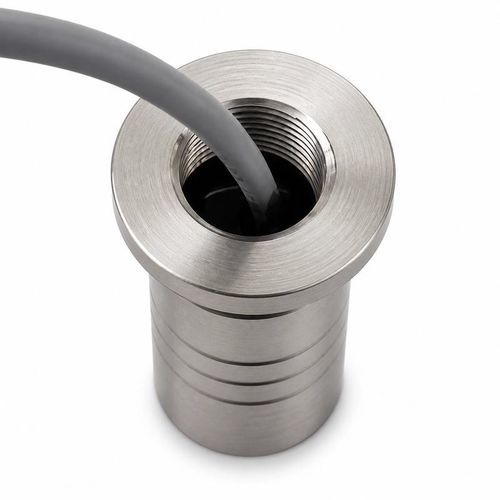

Ultraschall-Laufzeit-Strömungstransducer BBFM-Q150K

MassenOEMGas

Produktübersicht
Der BBFM-Q150K ist ein Ultraschall-Gasdurchflussmesswandler zur Integration in industrielle Gasdurchflusszähler, Gaszähler und Transit-Time-Messmodule. Die Mittenfrequenz beträgt 150 kHz ±5%. Der Wandler ist für Drücke bis 3 MPa (≤30 kgf) ausgelegt und arbeitet im Temperaturbereich -40 bis +80°C. Das Gehäuse besteht aus 304-Edelstahl und Titanlegierung; Schutzart IP68 gewährleistet den Einsatz in anspruchsvollen Umgebungen.

Technische Spezifikationen (Tabelle)
Parameter | Spezifikation
Modell | BBFM-Q150K
Mittenfrequenz | 150 kHz ±5%
Mindestimpedanz | 500 Ω ±20%
Kapazität | 900 pF ±20% bei 1 kHz
Betriebsspannung | Spitzenspannung <800 Vpp
Betriebstemperatur | -40 bis +80°C
Druckfestigkeit | ≤30 kgf oder 3 MPa
Halbwertsstrahlwinkel | 12° ±10% bei -3 dB
Gehäusematerial | 304-Edelstahl und Titanlegierung
Schutzart | IP68

Anwendbare Messaufgaben für Gasdurchfluss

• Industrielle Gasdurchflusszähler
• Gaszähler
• Messung der Gasgeschwindigkeit
• Transit-Time-Messmodule

Akustische und elektrische Eigenschaften
Der Halbwertsstrahlwinkel beträgt 12° ±10% bei -3 dB. Sender- und Empfangselektronik sollten auf die angegebene Mindestimpedanz (500 Ω ±20%) und Kapazität (900 pF ±20% bei 1 kHz) abgestimmt sein. Die angelegte Spitzenspannung muss unter 800 Vpp liegen, um Beschädigungen zu vermeiden. Für Transit-Time-Messungen sind korrektes Timing und Signalverarbeitung erforderlich, um optimale Genauigkeit zu erreichen.

Technische Merkmale

• Modell: BBFM-Q150K
• Mittenfrequenz: 150 kHz ±5%
• Mindestimpedanz: 500 Ω ±20%
• Kapazität: 900 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <800 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckfestigkeit: ≤30 kgf oder 3 MPa
• Halbwertsstrahlwinkel: 12° ±10% bei -3 dB
• Gehäusematerial: 304-Edelstahl und Titanlegierung
• Schutzart: IP68
