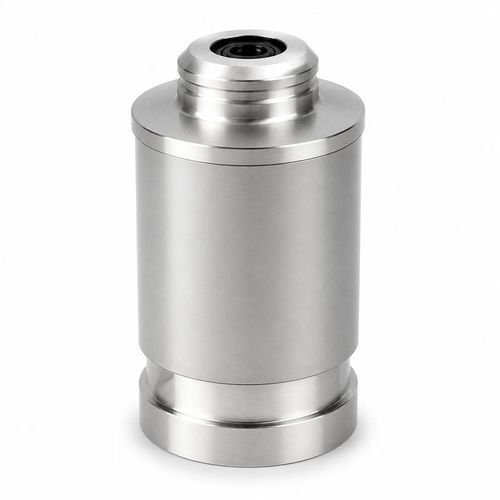

Ultraschall-Strömungstransducer BBFM-Q43K

Ultraschall-LaufzeitGasstationär

Übersicht
Der BBFM-Q43K ist ein Ultraschall-Durchflusswandler zur Messung von Abgasen mit einer Mittenfrequenz von 43 kHz. Er ist für Kanal- und Abluftinstallationen ausgelegt, die einen Betrieb bei hohen Temperaturen und verstärkten Umweltschutzanforderungen benötigen, z. B. Überwachung von Kesselabgasen und industrielle Emissionskanäle.

Messung
Transit‑Time-Ultraschallmessung bei 43 kHz, optimiert für Heißgas-Anwendungen. Geeignet zur Durchflusserfassung in hochtemperierten Gasströmungen, in denen eine berührungslose akustische Messung erforderlich ist.

Technische Daten (Tabelle)
Parameter — Spezifikation
Modell — BBFM-Q43K
Mittenfrequenz — 43 kHz ±5%
Mindestimpedanz — 300 Ω ±20%
Kapazität — 3.000 pF ±20% bei 1 kHz
Betriebsspannung — Spitzenspannung <1.500 Vpp
Betriebstemperatur — -40 bis +150°C
Druckfestigkeit — ≤3 kgf oder 0,3 MPa
Gehäusematerial — Edelstahl und LY12
Schutzart — IP68

Anwendungen

• Messung des Abgasstroms
• Überwachung von Kesselabgasen
• Industrielle Emissionskanäle
• Transit‑Time-Messung in Hochtemperaturgasen

Auswahl und Integration
Bei der Auswahl sind Gaskomposition und Temperatur, die erforderliche akustische Weglänge, Kanalgeometrie und der verfügbare Installationsraum zu berücksichtigen. Achten Sie auf Betriebsdruck, Eindringschutz für Kanalumgebungen und die Kompatibilität mit Antriebs-/Empfänger‑Elektronik und Signalaufbereitung.

Technische Spezifikationen

• Model: BBFM-Q43K
• Center frequency: 43 kHz ±5%
• Minimum impedance: 300 Ω ±20%
• Capacitance: 3,000 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <1,500 Vpp
• Operating temperature: -40 to +150°C
• Pressure rating: ≤3 kgf or 0.3 MPa
• Housing material: Stainless steel and LY12
• Protection rating: IP68
