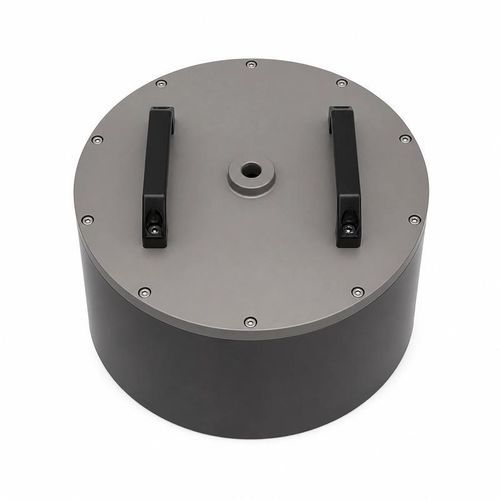

Ultraschall-Strömungstransducer BBFM-Q15K

Volumenfür Flüssigkeitenzur Prozessüberwachung

Übersicht
Der BBFM-Q15K ist ein benetzter Ultraschall-Durchflussmesswandler mit einer Nennfrequenz von 15 kHz. Dokumentierte industrielle Anwendungen: Flüssigkeitsdurchflussmesser, Rohrgeschwindigkeitsmessung, Durchflussüberwachung in Wasseraufbereitungsanlagen und eingebettete Messmodule. Referenzreichweite: 1500 m. Wichtige Betriebsdaten: -40 bis +80°C, Druck bis 10 kgf (1 MPa) und IP68-Schutz.

Standardkonfigurationsspezifikationen

• Model: BBFM-Q15K
• Zentralfrequenz: 15 kHz ±5%
• Empfohlene/Referenzreichweite: 1500 m
• Mindestimpedanz: 42 Ω ±20%
• Kapazität: 175 nF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <2000 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckklassifizierung: ≤10 kgf oder 1 MPa
• Strahlbreite: 22,8° ±10% Halbwertswinkel bei -3 dB (Standard)
• Gehäusematerial: Aluminium
• Montage: siehe Maßzeichnung
• Schutzart: IP68
• Gewicht: 27,15 kg ±5% (mit 20 cm Kabel)

Dokumentierte akustische Feldkonfigurationen

• 15 kHz ±5% — horizontal omnidirektionales Schallfeld — Druckklassifizierung ≤3 kgf oder 0,3 MPa
• 15 kHz ±5% — 129° ±10% Halbwertswinkel bei -3 dB — Druckklassifizierung ≤10 kgf oder 1 MPa
• 15 kHz ±5% — 22,8° ±10% Halbwertswinkel bei -3 dB (Standard) — Druckklassifizierung ≤10 kgf oder 1 MPa

Systemintegrationshinweise
Wählen Sie die akustische Feldvariante und die Druckklassifizierung entsprechend dem Flüssigkeitspfad und den Installationsbedingungen. Prüfen Sie die erforderliche Reichweite, Zielgeometrie, den Montageplatz und die Schnittstellabmessungen anhand der Maßzeichnung, bevor Sie die genaue Montageanordnung festlegen. Die Antriebs- und Empfangselektronik muss die angegebenen elektrischen Parameter unterstützen.

Merkmale / technische Spezifikationen

• Model: BBFM-Q15K
• Zentralfrequenz: 15 kHz ±5%
• Empfohlene/Referenzreichweite: 1500 m
• Mindestimpedanz: 42 Ω ±20%
• Kapazität: 175 nF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <2000 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckklassifizierung: ≤10 kgf oder 1 MPa (je nach akustischer Feldversion)
• Strahlbreite/-winkel: 22,8° ±10% Halbwertswinkel bei -3 dB (Standard); 129° ±10% Option; horizontal omnidirektionale Option
• Gehäusematerial: Aluminium
• Montage: siehe Maßzeichnung
• Schutzart: IP68
• Gewicht: 27,15 kg ±5% (mit 20 cm Kabel)
