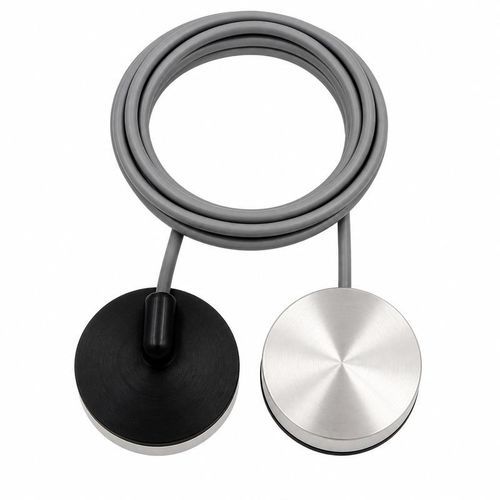

Tauch-Ultraschallwandler BBMU-PHYF-B

Hochfrequenz

Übersicht
Die Serie BBMU-PHYF-B umfasst therapeutische Ultraschallwandler für medizinische Geräte, darunter Physiotherapie-, Rehabilitations- und medizinästhetische Geräte. Verfügbare Mittenfrequenzen: 600 kHz, 1 MHz und 1,5 MHz. Betrieb von -40 °C bis +80 °C, druckfest bis 10 kgf (1 MPa) und Schutzart IP68. Elektrische und akustische Parameter variieren je nach Frequenz und müssen als vollständige Zeile entsprechend der gewählten Frequenz ausgewählt werden.

Frequenzspezifische Konfigurationen
Mittenfrequenz | Mindestimpedanz | Kapazität | Spitzenspannung | Halbwertswinkel bei -3 dB | Gehäusematerial
600 kHz ±5% | 90 Ω ±20% | 1,600 pF ±20% bei 1 kHz | < 490 Vpp | 8,1° ±10% | Hartes Aluminium
1 MHz ±5% | 8 Ω ±20% | 3,500 pF ±20% bei 1 kHz | < 300 Vpp | 3,5° ±10% | Hartes Aluminium
1,5 MHz ±5% | 20 Ω ±20% | 3,000 pF ±20% bei 1 kHz | < 400 Vpp | 2° ±10% | LV12

Anwendungen

• Physiotherapiegeräte
• Rehabilitationstherapie
• Ultraschall-Energieübertragung
• Medizinästhetische Geräte

Technische Daten

• Serie: BBMU-PHYF-B
• Verfügbare Mittenfrequenzen: 600 kHz ±5%, 1 MHz ±5%, 1,5 MHz ±5%
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Druckfestigkeit: bis zu 10 kgf (1 MPa)
• Schutzart: IP68
• Elektrische und akustische Parameter müssen als vollständige Zeile entsprechend der gewählten Frequenz ausgewählt werden
• 600 kHz: Mindestimpedanz 90 Ω ±20%, Kapazität 1,600 pF ±20% bei 1 kHz, Spitzenspannung < 490 Vpp, Halbwertswinkel 8,1° ±10%, Gehäusematerial: hartes Aluminium
• 1 MHz: Mindestimpedanz 8 Ω ±20%, Kapazität 3,500 pF ±20% bei 1 kHz, Spitzenspannung < 300 Vpp, Halbwertswinkel 3,5° ±10%, Gehäusematerial: hartes Aluminium
• 1,5 MHz: Mindestimpedanz 20 Ω ±20%, Kapazität 3,000 pF ±20% bei 1 kHz, Spitzenspannung < 400 Vpp, Halbwertswinkel 2° ±10%, Gehäusematerial: LV12
