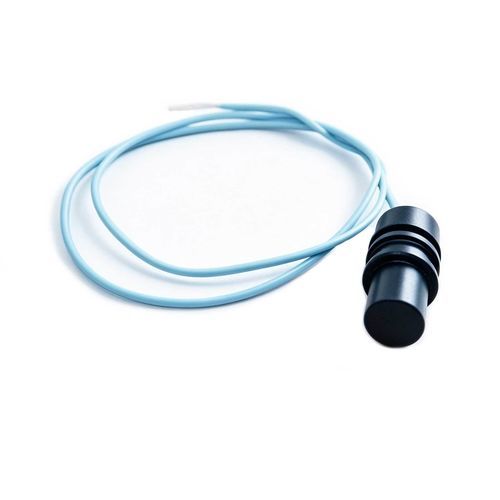

Akustische Sonde

FrequenzUltraschallfür Forschung und Entwicklung

Produktübersicht
Diese Ultraschallsonde ist für Geräte zur Messung der Lebersteifigkeit vorgesehen und wurde entwickelt, um eine hohe Empfindlichkeit und hohe Auflösung für elastographieähnliche Untersuchungen zu liefern. Verfügbare Frequenz- und Durchmesseroptionen ermöglichen die Anpassung an unterschiedliche Patientenprofile und Messanforderungen.

Hauptmerkmale

• Mittenfrequenz (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Effektiver Durchmesser: Ø5 mm, Ø7 mm
• Relative Bandbreite (-6 dB): ≥60%
• Echopulsbreite (-20 dB): ≤800 ns
• Fokusabstand der Sonde: 5 cm

Spezifikationsübersicht

• Mittenfrequenz (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Effektiver Durchmesser: Ø5 mm, Ø7 mm
• Relative Bandbreite (-6 dB): ≥60%
• Echopulsbreite (-20 dB): ≤800 ns
• Fokusabstand der Sonde: 5 cm
• Sende-/Empfangsempfindlichkeit: ≥ -32 dB
• Statische Kapazität: 2200 ±15%

Anwendungen
Konzipiert für die Integration in medizinische Messgeräte zur Lebersteifigkeit und in Elastographie-/Scherwellen-Systeme zur Unterstützung quantitativer Lebersteifigkeitsmessungen im klinischen Alltag.

Bericht und Prüfbedingungen

• Ein Biokompatibilitätsbericht für die Kontaktfläche ist verfügbar.
• Die oben genannten Tests wurden bei 25°C durchgeführt.

Merkmale / Technische Spezifikationen

• Mittenfrequenz (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Effektiver Durchmesser: Ø5 mm, Ø7 mm
• Relative Bandbreite (-6 dB): ≥60%
• Echopulsbreite (-20 dB): ≤800 ns
• Fokusabstand der Sonde: 5 cm
• Sende-/Empfangsempfindlichkeit: ≥ -32 dB
• Statische Kapazität: 2200 ±15%
