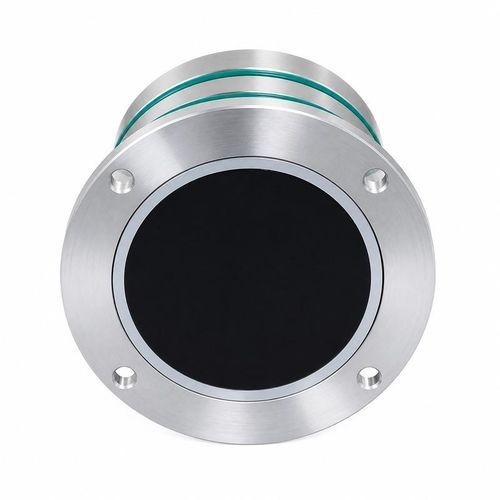

Mess-Ultraschallwandler BBND-PF

Übersicht
Die BBND-PF Serie umfasst Ultraschallwandler für Pfahlintegritätsprüfungen, die Erkennung interner Betonfehler, die Bewertung der Gründungsqualität sowie Cross-Hole-Ultraschallprüfungen. Verfügbare Mittenfrequenzen: 65 kHz, 88 kHz und 90 kHz. Alle Ausführungen arbeiten bei -40 bis +80 °C und weisen Schutzart IP68 auf. Elektrische und Druckparameter unterscheiden sich je nach Frequenz und müssen als vollständiger, zugehöriger Satz ausgewählt werden.

Elektrische und Druckkonfigurationen
Mittenfrequenz | Minimale Impedanz | Kapazität | Spitzen-Spannung (Vpp) | Druckbelastung
65 kHz ±5% | 950 Ω ±20% | 5.250 pF ±20% bei 1 kHz | < 1.000 Vpp | Bis zu 10 kgf oder 1 MPa
88 kHz ±5% | 150 Ω ±20% | 2.000 pF ±20% bei 1 kHz | < 2.250 Vpp | Bis zu 10 kgf oder 1 MPa
90 kHz ±5% | 450 Ω ±20% | 1.900 pF ±20% bei 1 kHz | < 2.250 Vpp | Bis zu 5 kgf oder 0,5 MPa

Akustische Konfigurationen
Mittenfrequenz | Bandbreite bei -3 dB | Halbleistungswinkel (-3 dB)
88 kHz ±5% | ±20% | 18° ±10%
90 kHz ±5% | ±10% | 18° ±10%
Das Gehäusematerial der 90 kHz Ausführung ist 304 Edelstahl + PI.

Anwendungen

• Pfahlintegritätsprüfung
• Erkennung interner Betonfehler
• Bewertung der Gründungsqualität
• Cross-Hole-Ultraschallprüfungen

Technische Daten

• Serie: BBND-PF
• Verfügbare Mittenfrequenzen: 65 kHz ±5%, 88 kHz ±5%, 90 kHz ±5%
• Betriebstemperaturbereich: -40 bis +80 °C
• Schutzart: IP68
• Elektrische und Druckparameter unterscheiden sich je nach Frequenz und müssen als vollständige Zeile ausgewählt werden
• Siehe Block Elektrische und Druckkonfigurationen für Impedanz, Kapazität, Vpp und Druckangaben
• Akustische Bandbreite und Strahlwinkel: siehe Block Akustische Konfigurationen
• Gehäusematerial (90 kHz): 304 Edelstahl + PI
