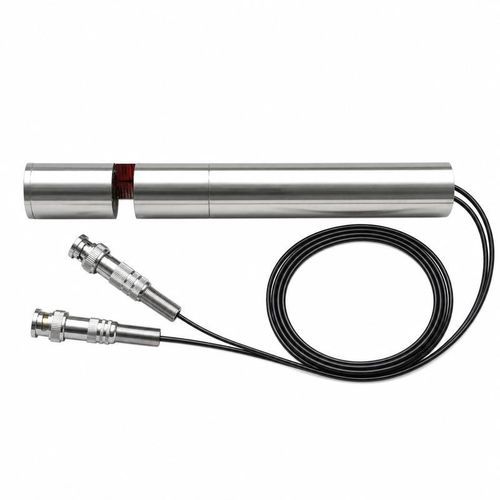

Tauch-Ultraschallwandler BBID-C

HochfrequenzMess

Übersicht
Die BBID-C Serie deckt Mittenfrequenzen von 65 kHz bis 2,1 MHz ab und ist für die Messung der Elektrolyt-Konzentration von Batterien, die Messung von Harnstofflösungen, die Analyse der Zusammensetzung industrieller Flüssigkeiten sowie für Schallgeschwindigkeits- oder Dichtemessungen geeignet. Die verfügbaren Frequenzvarianten unterscheiden sich in elektrischer Anpassung, Betriebstemperatur, Druckfestigkeit, Gehäusematerial und akustischen Eigenschaften.

Frequenz- und elektrische Konfigurationen
Mittenfrequenz | Minimale Impedanz | Kapazität bei 1 kHz | Max. Betriebsspannung | Betriebstemperatur | Druckbereich | Schutzart
65 kHz ±5% | 17.000 Ω ±20% | 450 pF ±20% | <1.000 Vpp | -40 bis +80°C | ≤3 MPa | IP68
100 kHz ±5% | 8.000 Ω ±20% | 450 pF ±20% | <1.000 Vpp | -40 bis +80°C | ≤3 MPa | IP68
200 kHz ±5% | 220 Ω ±20% | 800 pF ±20% | <300 Vpp | -10 bis +50°C | 3 MPa | IP68
500 kHz ±5% | 85 Ω ±20% | 1.900 pF ±20% | <600 Vpp | -40 bis +80°C | ≤1 MPa | IP68
1 MHz ±5% | 2.400 Ω ±20% | 800 pF ±20% | <300 Vpp | -40 bis +80°C | ≤1 MPa | IP68
1,2 MHz ±5% | 40 Ω ±20% | 2.000 pF ±20% | <300 Vpp | -40 bis +80°C | ≤1 MPa | IP68
2 MHz ±5% | 40 Ω ±20% | 1.600 pF ±20% | <150 Vpp | -40 bis +100°C | ≤1 MPa | IP68
2,1 MHz ±5% | 13 Ω ±20% | 2.300 pF ±20% | <150 Vpp | -20 bis +80°C | ≤1 MPa | IP68

Bestätigte akustische und Materialoptionen
Frequenz | Bestätigte Option
65 kHz | Gehäuse aus Edelstahl
100 kHz | Gehäuse aus Edelstahl
200 kHz | Gehäuse aus Titanlegierung; Edelstahl-Option klassifiziert für -40 bis +80°C und bis zu 3 MPa
500 kHz | 5° ±10% Halbwertsbreite; Referenzreichweite 0,3 bis 30 m; Druckoptionen 1 MPa und 3 MPa
1 MHz | 9° ±10% Halbwertsbreite; Gehäuseoptionen PTFE (-40 bis +80°C), 304 Edelstahl (-40 bis +100°C) und 304+PTFE (-40 bis +80°C)
1,2 MHz | 1,1° ±10% Halbwertsbreite; Gehäuse aus Titanlegierung
2 MHz | Gehäuse aus 304 Edelstahl
2,1 MHz | Gehäuse aus 316 Edelstahl

Anwendungen

• Messung der Elektrolyt-Konzentration von Batterien
• Messung von Harnstofflösung
• Analyse der Zusammensetzung industrieller Flüssigkeiten
• Messung von Schallgeschwindigkeit und Dichte

Technische Daten

• Serie: BBID-C
• Mittenfrequenzbereich: 65 kHz bis 2,1 MHz (Varianten: 65 kHz, 100 kHz, 200 kHz, 500 kHz, 1 MHz, 1,2 MHz, 2 MHz, 2,1 MHz)
• Minimale Impedanz: reicht je nach Frequenz von 13 Ω bis 17.000 Ω
• Kapazität bei 1 kHz: von 450 pF bis 2.300 pF (±20% je nach Variante)
• Max. Betriebsspannung: variantenspezifisch, typische Werte <150 Vpp bis <1.000 Vpp
• Betriebstemperaturbereiche: Varianten klassifiziert von -40°C bis +100°C (spezifische Grenzwerte abhängig von Frequenz und Gehäuse)
• Druckbereich: Varianten bis 3 MPa (viele Varianten ≤1 MPa; einige 65/100 kHz bis ≤3 MPa)
• Schutzart: IP68 für alle aufgeführten Varianten
• Gehäuse-/Benetzungswerkstoffoptionen: Edelstahl (304, 316), Titanlegierung, PTFE, Kombinationen (304+PTFE)
• Akustische Eigenschaften: Halbwertsbreiten und Referenzreichweiten variieren je nach Frequenz (Beispiele: 5° ±10% bei 500 kHz, 9° ±10% bei 1 MHz, 1,1° ±10% bei 1,2 MHz)
• Typische Anwendungen: Analyse von Konzentration/Zusammensetzung von Flüssigkeiten, Messung von Batterieelektrolyt und Harnstoff, Erfassung von Schallgeschwindigkeit und Dichte
• Auswahlhinweis: Frequenz, elektrische Anpassung, Temperaturbereich, Druckklasse, akustischer Pfad und benetztes Material sollten als kompatible Konfiguration für die Ziel-Flüssigkeit und die Geometrie des Instruments gewählt werden
