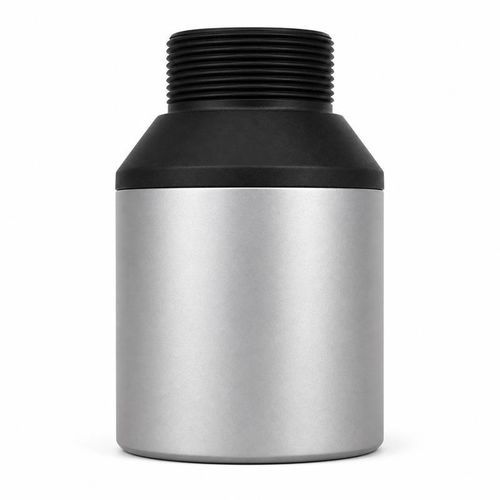

Hydrophon BBUA-H7K

Niederfrequente Empfangslösung für Unterwasser-Geräuschmessungen
Der BBUA-H7K ist ein Hydrophon und Unterwasser-Geräuschempfänger mit einer standardmäßigen Mittenfrequenz von 7 kHz ±1 kHz. Die Standardausführung ist für eine Referenzreichweite von 300 m spezifiziert und eignet sich für niederfrequente hydroakustische Überwachungs- und Messaufgaben in maritimen Umgebungen.

Elektrische und Umgebungsdaten
Der Empfänger weist eine Mindestimpedanz von 18.000 Ω ±20% und eine Kapazität von 8.000 pF ±20% gemessen bei 1 kHz auf. Die Spitzenspannungsgrenze liegt unter 600 Vpp. Betriebsgrenzen: Temperaturbereich -40 bis +80 °C, Druckfestigkeit bis ≤10 kgf (≈1 MPa) und Schutzart IP68 für längere Eintauchdauer.

Technische Daten
Modell: BBUA-H7K
Standard-Mittenfrequenz: 7 kHz ±1 kHz
Empfohlene Reichweite: 300 m
Mindestimpedanz: 18.000 Ω ±20%
Kapazität: 8.000 pF ±20% bei 1 kHz
Spitzenspannungsgrenze: <600 Vpp
Betriebstemperatur: -40 bis +80 °C
Druckzulassung: ≤10 kgf oder 1 MPa
Gehäusematerialien: Aluminium und POM
Schutzart: IP68
Gewicht: 300 g ±5% mit 1 m Kabel

Verfügbare Frequenztoleranzen
Mittenfrequenz-Konfiguration — Empfohlene Reichweite
7 kHz ±1 kHz — 300 m
7 kHz ±2 kHz — 300 m

Anwendungen

• Überwachung von Unterwassergeräuschen
• Hydroakustisches Abhören
• Geräuschtests an Schiffen und Maschinen
• Akustische Unterwasserexperimente

Technische Merkmale / Spezifikationen

• Modell: BBUA-H7K
• Standard-Mittenfrequenz: 7 kHz ±1 kHz
• Verfügbare Toleranzen: 7 kHz ±1 kHz; 7 kHz ±2 kHz
• Empfohlene Reichweite: 300 m
• Mindestimpedanz: 18.000 Ω ±20%
• Kapazität: 8.000 pF ±20% bei 1 kHz
• Spitzenspannungsgrenze: <600 Vpp
• Betriebstemperatur: -40 bis +80 °C
• Druckzulassung: ≤10 kgf oder 1 MPa
• Gehäusematerialien: Aluminium und POM
• Schutzart: IP68
• Gewicht: 300 g ±5% mit 1 m Kabel
