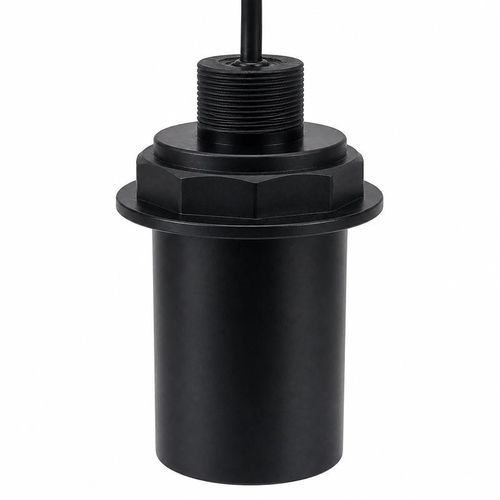

Tauch-Ultraschallwandler BBDM-D28K

Niedrigfrequenzfür Füllstandsmessungzur Detektierung von Hindernissen

Produktübersicht
Der BBDM-D28K ist ein 28-kHz-Ultraschallwandler für Unterwasserentfernungsmessung und Tiefenbestimmung mit einer Referenzreichweite von 1000 m. Er eignet sich zur Integration in maritime und subsea-Systeme, die akustische Sensorik mit großer Reichweite benötigen, z. B. ROVs und AUVs.

Akustische Abdeckung
Halbwertsbreitenwinkel (-3 dB): 53,7° ±10%. Das Strahlungsprofil bietet eine mittelbreite Abdeckung für Zielerkennung und Distanzmessungen in offenem Wasser und Tanks.

Elektrische und Umgebungs-Spezifikationen (Tabelle)
Mittenfrequenz: 28 kHz ±5%
Empfohlene Reichweite (Referenz): 1000 m
Halbwertsbreitenwinkel (-3 dB): 53,7° ±10%
Mindestimpedanz: 270 Ω ±20%
Kapazität: 10000 pF ±20% bei 1 kHz
Betriebsspannung: Spitzenspannung <2000 Vpp
Betriebstemperatur: -40 bis +80°C
Druckfestigkeit: ≤10 kgf / 1 MPa
Schutzart: IP68

Anwendungen

• Unterwasser-Distanz- und Tiefenmessung
• Hindernisvermeidung für Unterwasserroboter (ROV/AUV)
• Entfernungsmessung in Tanks und Gewässern
• Erkennung und Überwachung von Unterwasserzielen

Technische Daten

• Mittenfrequenz: 28 kHz ±5%
• Empfohlene Reichweite (Referenz): 1000 m
• Halbwertsbreitenwinkel (-3 dB): 53,7° ±10%
• Mindestimpedanz: 270 Ω ±20%
• Kapazität: 10000 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <2000 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckfestigkeit: ≤10 kgf oder 1 MPa
• Schutzart: IP68
