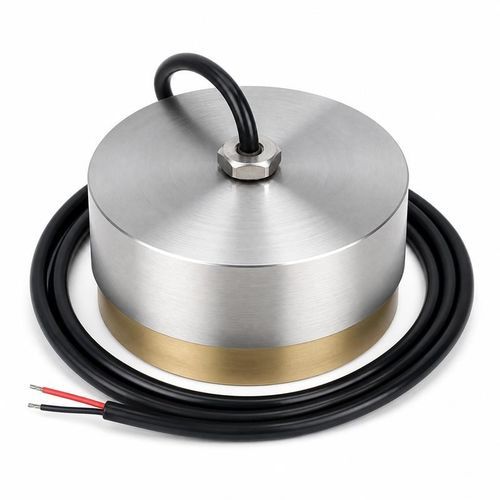

Akustischer Schwinger / Überwachung BBUA-S

Mehrzweckfür KommunikationEdelstahlgehäuse

Übersicht
Die Serie BBUA-S umfasst niederfrequente Unterwasser-Schallquellen (470 Hz, 900 Hz, 2 kHz, 8 kHz und 12 kHz) für Langstrecken-Signalübertragung, Fischabwehr/-verhaltenssteuerung und hydroakustische Versuche. Die Geräte arbeiten bei -40 bis +80 °C, bieten ein 180° Schallfeld und verfügen über IP68-Schutz. Elektrische Werte, Reichweite, Druck- und Gehäuseparameter unterscheiden sich je nach Frequenz und sind als vollständige Konfiguration zu wählen.

Frequenz-spezifische Konfigurationen

• 470 Hz ±50 Hz — Mindestimpedanz: 4.400 Ω ±20 %; Kapazität: 74.000 pF ±20 % (bei 1 kHz); Spitzenspannungsgrenze: <150 Vpp; Referenzreichweite: 1.000 m; Druck-/Gewichtswertung: bis zu 5 kgf oder 0,5 MPa; Gehäuse: H62 + 304
• 900 Hz ±100 Hz — Mindestimpedanz: 1.300 Ω ±20 %; Kapazität: 35.000 pF ±20 % (bei 1 kHz); Spitzenspannungsgrenze: <300 Vpp; Referenzreichweite: 1.000 m; Druck-/Gewichtswertung: bis zu 5 kgf oder 0,5 MPa; Gehäuse: H62 + 304
• 2 kHz ±1 kHz — Mindestimpedanz: 1.100 Ω ±20 %; Kapazität: 41.000 pF ±20 % (bei 1 kHz); Spitzenspannungsgrenze: <450 Vpp; Referenzreichweite: 1.000 m; Druck-/Gewichtswertung: bis zu 10 kgf oder 1 MPa; Gehäuse: 304 Edelstahl
• 8 kHz ±1 kHz — Mindestimpedanz: 3.500 Ω ±20 %; Kapazität: 2.800 pF ±20 % (bei 1 kHz); Spitzenspannungsgrenze: <450 Vpp; Referenzreichweite: 1.000 m; Druck-/Gewichtswertung: bis zu 10 kgf oder 1 MPa; Gehäuse: 304 Edelstahl
• 12 kHz ±1 kHz — Mindestimpedanz: 2.200 Ω ±20 %; Kapazität: 2.900 pF ±20 % (bei 1 kHz); Spitzenspannungsgrenze: <450 Vpp; Referenzreichweite: 500 m; Druck-/Gewichtswertung: bis zu 10 kgf oder 1 MPa; Gehäuse: 304 Edelstahl

Anwendungen

• Unterwasser-Schallquellen-Systeme
• Langstrecken-Übertragung von Unterwasserschallsignalen
• Fischabwehr und Verhaltenssteuerung
• Hydroakustische Forschung und Versuche

Technische Daten

• Serie: BBUA-S
• Betriebstemperatur: -40 bis +80 °C
• Schallfeld: 180°
• Schutzart: IP68
• Verfügbare Mittenfrequenzen: 470 Hz, 900 Hz, 2 kHz, 8 kHz, 12 kHz
• Referenzreichweiten: 1.000 m (470, 900, 2, 8 kHz); 500 m (12 kHz)
• Mindestimpedanz nach Frequenz: 4.400 Ω ±20 % (470 Hz); 1.300 Ω ±20 % (900 Hz); 1.100 Ω ±20 % (2 kHz); 3.500 Ω ±20 % (8 kHz); 2.200 Ω ±20 % (12 kHz)
• Kapazität nach Frequenz (bei 1 kHz): 74.000 pF ±20 % (470 Hz); 35.000 pF ±20 % (900 Hz); 41.000 pF ±20 % (2 kHz); 2.800 pF ±20 % (8 kHz); 2.900 pF ±20 % (12 kHz)
• Spannungsgrenzen: <150 Vpp (470 Hz); <300 Vpp (900 Hz); <450 Vpp (2, 8, 12 kHz)
• Druck-/Gewichtswertungen: bis zu 5 kgf oder 0,5 MPa (470 & 900 Hz); bis zu 10 kgf oder 1 MPa (2, 8 & 12 kHz)
• Gehäusematerialien: H62 + 304 (470 & 900 Hz); 304 Edelstahl (2, 8 & 12 kHz)
• Hinweis: Elektrische, Reichweiten-, Druck- und Gehäuseparameter unterscheiden sich je nach Frequenz und müssen als vollständige Konfiguration gewählt werden (eine Zeile)
