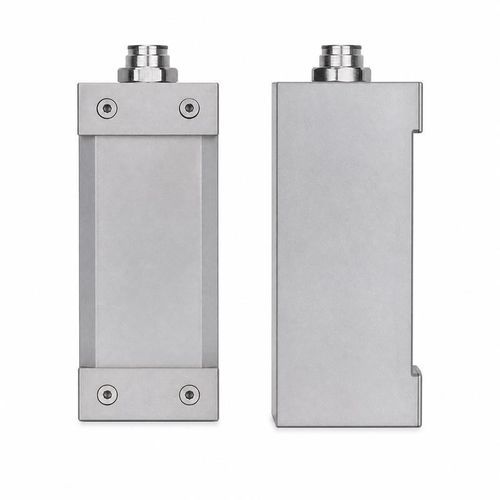

Strömungstransducer mit Kontakt-Ultraschall BBFM-Q200K-C

Ultraschall-Laufzeitfür Flüssigkeitenzur Prozessüberwachung

Produktübersicht
Der BBFM-Q200K-C ist ein 200 kHz klemmbarer Ultraschall-Durchflusssensor für die berührungslose Montage an der Außenseite von Rohrleitungen. Er eignet sich für Ultraschall-Durchflussmesser, insbesondere bei Pipeline-Überwachung und temporären Durchflussprüfungen, wenn ein Eindringen in das Rohr nicht erwünscht ist.

Betriebsumgebung
Betriebstemperaturbereich: -40 bis +80°C. Zulässiger Außendruck bis 3 kgf (0,3 MPa). Schutzart: IP68 für den Einsatz in feuchten oder untergetauchten Umgebungen.

Technische Daten

• Modell: BBFM-Q200K-C
• Resonanzfrequenz: 200 kHz ±5%
• Mindestimpedanz: 500 Ω ±20%
• Kapazität: 4.300 pF ±20% bei 1 kHz
• Betriebsspannung: Spitzenspannung <1.500 Vpp
• Betriebstemperatur: -40 bis +80°C
• Druckbelastung: ≤3 kgf (0,3 MPa)
• Gehäusematerial: Edelstahl 304 und PEEK
• Schutzart: IP68

Anwendungen zur Durchflussmessung

• Klemmbare Ultraschall-Durchflussmesser
• Pipeline-Durchflussüberwachung
• Temporäre Durchflussprüfungen
• Anwendungen, bei denen eine Rohrdurchdringung unerwünscht ist
