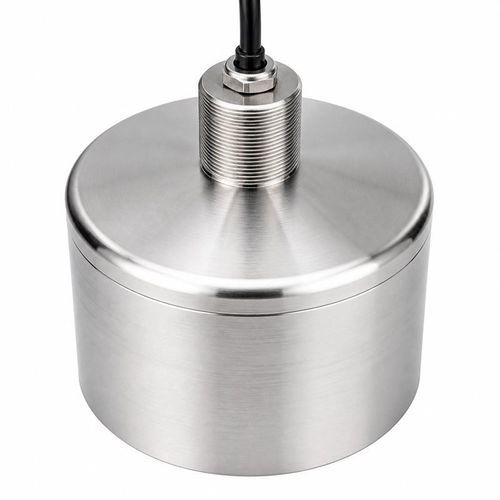

Ultraschall-Strömungstransducer BBFM-Q28Kmit Kontakt-UltraschallVolumenfür Flüssigkeiten
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Ultraschall, mit Kontakt-Ultraschall
- Typ
- Volumen
- Anwendung
- für Flüssigkeiten, für Wasser, zur Prozessüberwachung
- Weitere Eigenschaften
- Inline, Edelstahl
Beschreibung
28 kHz Nass-geeigneter Wandler für Flüssigkeitsströmungen
Der BBFM-Q28K ist ein nassfähiger Ultraschall-Durchflussaufnehmer für industrielle Flüssigkeits-Durchflussmesser, Rohrgeschwindigkeitsmessung und Durchflussüberwachung in Wasseraufbereitungsanlagen. Er eignet sich für Inline-Einbau und zur Integration in embedded Messmodule.
Spezifikationen der Standardkonfiguration
Parameter — Spezifikation
Modell — BBFM-Q28K
Zentralfrequenz — 28 kHz ±20%
Mindestimpedanz — 55 Ω ±20%
Kapazität — 65.000 pF ±20% bei 1 kHz
Betriebsspannung — Spitzenspannung <3.000 Vpp
Betriebstemperatur — -40 bis +80°C
Druckbelastung — ≤10 kgf bzw. 1 MPa
Halbleistungskeilwinkel — 20° ±10% bei -3 dB
Gehäusematerial — 304 Edelstahl + PI
Schutzart — IP68
Gewicht — 7.500 g ±5% mit 20 m ±0,3 m Kabel
Verfügbare akustische Konfigurationen
Zentralfrequenz — Halbleistungskeilwinkel bei -3 dB
28 kHz ±20% — 20° ±10%
28 kHz ±5% — 53,7° ±10%
Elektrische Anpassung und Installation
Für die Standardkonfiguration Elektronik auf eine Mindestimpedanz von 55 Ω ±20% und eine Kapazität von 65.000 pF ±20% bei 1 kHz abstimmen. Spitzenspannung unter 3.000 Vpp halten. Betrieb spezifiziert für -40 bis +80°C und bis 10 kgf (1 MPa), Schutzart IP68. Das angegebene Gewicht von 7.500 g ±5% gilt für die Ausführung mit 20 m ±0,3 m Kabel.
Technische Merkmale / Spezifikationen
Der BBFM-Q28K ist ein nassfähiger Ultraschall-Durchflussaufnehmer für industrielle Flüssigkeits-Durchflussmesser, Rohrgeschwindigkeitsmessung und Durchflussüberwachung in Wasseraufbereitungsanlagen. Er eignet sich für Inline-Einbau und zur Integration in embedded Messmodule.
Spezifikationen der Standardkonfiguration
Parameter — Spezifikation
Modell — BBFM-Q28K
Zentralfrequenz — 28 kHz ±20%
Mindestimpedanz — 55 Ω ±20%
Kapazität — 65.000 pF ±20% bei 1 kHz
Betriebsspannung — Spitzenspannung <3.000 Vpp
Betriebstemperatur — -40 bis +80°C
Druckbelastung — ≤10 kgf bzw. 1 MPa
Halbleistungskeilwinkel — 20° ±10% bei -3 dB
Gehäusematerial — 304 Edelstahl + PI
Schutzart — IP68
Gewicht — 7.500 g ±5% mit 20 m ±0,3 m Kabel
Verfügbare akustische Konfigurationen
Zentralfrequenz — Halbleistungskeilwinkel bei -3 dB
28 kHz ±20% — 20° ±10%
28 kHz ±5% — 53,7° ±10%
Elektrische Anpassung und Installation
Für die Standardkonfiguration Elektronik auf eine Mindestimpedanz von 55 Ω ±20% und eine Kapazität von 65.000 pF ±20% bei 1 kHz abstimmen. Spitzenspannung unter 3.000 Vpp halten. Betrieb spezifiziert für -40 bis +80°C und bis 10 kgf (1 MPa), Schutzart IP68. Das angegebene Gewicht von 7.500 g ±5% gilt für die Ausführung mit 20 m ±0,3 m Kabel.
Technische Merkmale / Spezifikationen
- Modell: BBFM-Q28K
- Zentralfrequenz (Standard): 28 kHz ±20%
- Alternative Zentralfrequenz: 28 kHz ±5%
- Halbleistungskeilwinkel (Standard): 20° ±10% bei -3 dB
- Halbleistungskeilwinkel (Alternative): 53,7° ±10% bei -3 dB
- Mindestimpedanz: 55 Ω ±20%
- Kapazität: 65.000 pF ±20% bei 1 kHz
- Betriebsspannung: Spitzenspannung < 3.000 Vpp
- Betriebstemperaturbereich: -40 bis +80°C
- Druckbelastung: ≤10 kgf oder 1 MPa
- Gehäusematerial: 304 Edelstahl + PI
- Schutzart: IP68
- Gewicht: 7.500 g ±5% (mit 20 m ±0,3 m Kabel)
- Typische Anwendungen: industrielle Flüssigkeits-Durchflussmesser, Rohrgeschwindigkeitsmessung, Durchflussüberwachung in Wasseraufbereitung, embedded Messmodule
