Zylinderförmiger Stopfen 6,50

GewindeEdelstahlForm

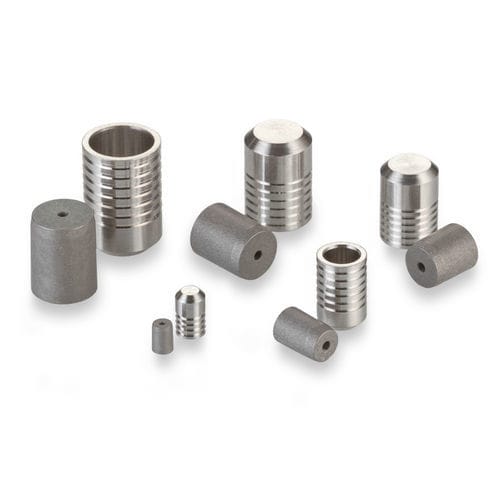

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Edelstahlverteilern. Lee-Plugs sind die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Expansion, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 2,5 bis 8 mm. - Plug-Durchmesser: 6,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 5,7 mm - Prüfdruck: 172 MPa - Plug-Material: Edelstahl - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan Allgemeine Leistung - Klasse 1: Kurz 69, Lang 108 - Klasse 2: Kurz 83, Lang 147 - Klasse 3: Kurz 98, Lang 172 Teilenummern & Spezifikationen - PLGM0650020A: Kurz, D Max. 6,5, D Min. 6,48, C Nom. 6,3, M Nom. 5,52, K Nom. 5,64, L Nom. 4,69, Gewicht 1,5 g, A Min. 6, N Dia. Ref. 5,7, W Min. 1,6 - PLGM0651020A: Lang, D Max. 6,5, D Min. 6,48, C Nom. 9,4, M Nom. 8,62, K Nom. 5,64, L Nom. 7,49, Gewicht 2,3 g, A Min. 9,1, N Dia. Ref. 5,7, W Min. 1,6 Ersatzteile & Zubehör - CUTA2500203A: Installationswerkzeugsatz - CUTM0650103B: Extraktionswerkzeugsatz - CUTM0651103A: Messgerät Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Technisches/Referenzdokument: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A47 Installationsverfahren: Laden Sie PS 203 REV L herunter: Designkriterien und Installations- und Extraktionsverfahren für Lee Plug-Expansionsstopfen Installations- & Fertigungswerkzeuge: Laden Sie CUTA2500203A herunter: Plug-Installationswerkzeug, Laden Sie CUTM0650103B herunter: Plug-Extraktionswerkzeugsatz, Laden Sie CUTM0651103A herunter: Plug-Messgerät CAD-Hüllen: 6,50 Edelstahl metrischer Lee Plug Kurzmodell, 6,50 Edelstahl metrischer Lee Plug Langmodell Ressource: PS 203 Rev L - Designkriterien und Installations- und Extraktionsverfahren für Lee Plug-Expansionsstopfen Technische Spezifikationen: - Plug-Durchmesser: 6,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 5,7 mm - Prüfdruck: 172 MPa - Plug-Material: Edelstahl - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan - Verfügbare Größen: 2,5 bis 8 mm
