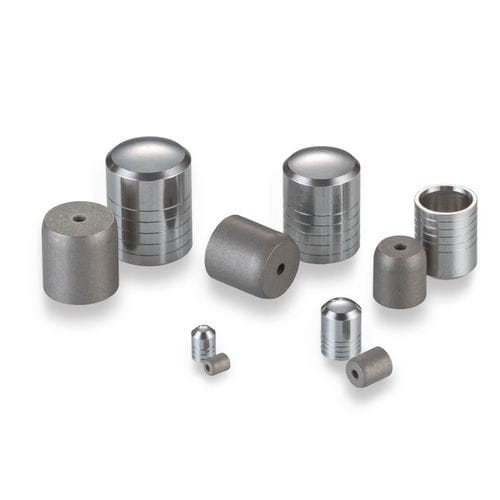

Zylinderförmiger Stopfen PLHA2811241A

GewindeEdelstahlVerbundwerkstoff

Dieses Mitglied unserer klassischen Lee Plug-Familie ist darauf ausgelegt, Durchgänge in hochfesten, harten Materialien wie Titan und Inconel abzudichten. Seine Konstruktion aus hochfestem Material und einzigartiger Geometrie, gepaart mit der bewährten Zuverlässigkeit unseres Lee Plug-Expansionsprinzips, verleiht diesem Stopfen eine Prüfdruckfestigkeit von 32.000 psi (221 MPa). Die Größen reichen von 0,093 bis 0,343 Zoll. - Stopfendurchmesser: 0,281 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,250 Zoll - Prüfdruck: 32.000 psi - Stopfenmaterial: 15-5PH - Gehäusematerial: Inconel, Edelstahl oder Titan Allgemeine Leistung - Prüfdruck von 32.000 psi Materialien - Stift: 15-5 PH CRES, AMS 5659, Passiviert & Wachs - Stopfen: 15-5 PH CRES, AMS 5659, Passiviert/Chrom-Verbund Teilenummern & Spezifikationen - Teilenummer: PLHA2811241A - D Max.: 0,2812 - D Min.: 0,2803 - C Nom.: 0,369 - M Nom.: 0,32 - K Nom.: 0,241 - L Nom.: 0,25 - Gewicht (g): 2,6 - A Min.: 0,34 - N Dia. Ref.: 0,25 - W Min.: 0,06 - Ream-Dia.: 0,2812 - 0,2822 Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör - Installationswerkzeugsatz: CUTA2810203A - Extraktionswerkzeugsatz: CUTA2810103B - Messgerät: CUTA2811103A - Überdimensionierter Lee-Stopfen: PLHA2911241A Wichtige Produktfakten - Stopfendurchmesser: 0,281 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,250 Zoll - Prüfdruck: 32.000 psi - Stopfenmaterial: 15-5PH - Gehäusematerial: Inconel, Edelstahl oder Titan Technische/Referenzdokumente - Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A65 Installationsverfahren - PS 203 REV L herunterladen: Designkriterien und Installations- und Extraktionsverfahren für Lee Plug-Expansionsstopfen Installations- & Fertigungswerkzeuge - CUTA2810203A herunterladen: Stopfen-Installationswerkzeug - CUTA2810103B herunterladen: Stopfen-Extraktionswerkzeugsatz - CUTA2811103A herunterladen: Stopfen-Messgerät Bildspezifikationen - Maßansicht - Installationslochdetails Eigenschaften / Technische Spezifikationen - Produkt: 281 15-5PH Hochfester Lee-Stopfen - Stopfendurchmesser: 0,281 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,250 Zoll - Prüfdruck: 32.000 psi (221 MPa) - Stopfenmaterial: 15-5PH - Gehäusematerial: Inconel, Edelstahl oder Titan - Größenbereich: 0,093 bis 0,343 Zoll - Stiftmaterial: 15-5 PH CRES (AMS 5659, Passiviert & Wachs) - Stopfenmaterial: 15-5 PH CRES (AMS 5659, Passiviert/Chrom-Verbund) - Beispiel für Teilenummer: PLHA2811241A
