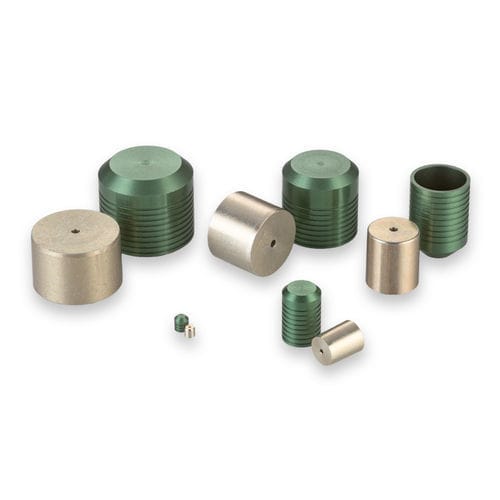

Zylinderförmiger Stopfen PLGA series

GewindeAluminiumForm

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteilern. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“, wodurch unabhängige Dichtungen und Halteringe entstehen. Die Größen reichen von 0,093 bis 0,656 Zoll. - Plug-Durchmesser: 0,156 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,125 Zoll - Prüfdruck: 16.000 psi - Plug-Material: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Klasse 1: Kurz 8, Lang 10 - Klasse 2: Kurz 9, Lang 13 - Klasse 3: Kurz 12, Lang 16 Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Plug: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Grün gemäß MIL-A-8625 Typ II B Dimensionale Ansichten & Installationslochdetails Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - PLGA1560010A: Kurz, D Max. 0,1562, D Min. 0,1553, C Nom. 0,125, M Nom. 0,11, K Nom. 0,118, L Nom. 0,078, Gewicht 0,1g, A Min. 0,13, N Dia. Ref. 0,125, W Min. 0,125, Ream Dia. Klasse 1 0,1562 - 0,1587, Klasse 2 0,1562 - 0,1577, Klasse 3 0,1562 - 0,1567 - PLGA1561010A: Lang, D Max. 0,1562, D Min. 0,1553, C Nom. 0,245, M Nom. 0,215, K Nom. 0,123, L Nom. 0,165, Gewicht 0,2g, A Min. 0,25, N Dia. Ref. 0,125, W Min. 0,125, Ream Dia. Klasse 1 0,1562 - 0,1587, Klasse 2 0,1562 - 0,1577, Klasse 3 0,1562 - 0,1567 Alle Abmessungen sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör - CUTA1560203A: Installationswerkzeugsatz - CUTA1560103B: Extraktionswerkzeugsatz - CUTA1561103A: Messgerät - PLGA1660010A: Kurzer Übergrößen-Lee-Plug - PLGA1661010A: Langer Übergrößen-Lee-Plug Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen (siehe Dokumentation) Wichtige Produktfakten: - Plug-Durchmesser: 0,156 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,125 Zoll - Prüfdruck: 16.000 psi - Plug-Material: Aluminium - Gehäusematerial: Aluminium
