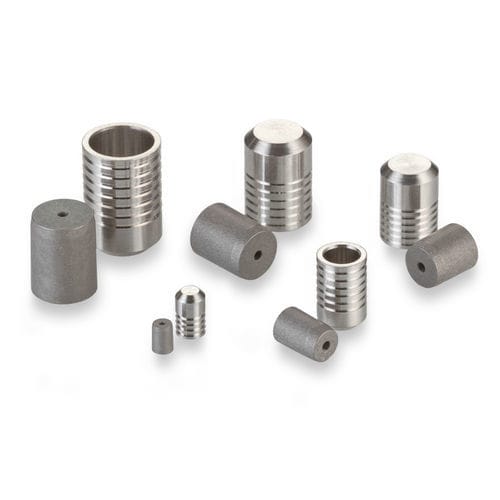

Zylinderförmiger Stopfen PLGM0250020A

GewindeEdelstahlForm

Dieses Mitglied unserer klassischen Lee-Stopfen-Familie ist ideal für die Installation in Edelstahlverteilern. Lee-Stopfen sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Expansion, dass die Ländereien und Rillen des Stopfens in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 2,5 bis 8 mm. - Stopfendurchmesser: 2,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 1,7 mm - Prüfdruck: 137 MPa - Stopfenmaterial: Edelstahl - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan Allgemeine Leistung - Prüfdruck (MPa): - Klasse 1: 98 - Klasse 2: 113 - Klasse 3: 137 Materialien - Stift: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert & Gewachst - Stopfen: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert Teilenummern & Spezifikationen - Teilenummer: PLGM0250020A - Größe: Kurz - Gewicht: 0,11 g - Reibdurchmesser: - Klasse 1: H11 * 2,50 - 2,56 mm - Klasse 2: H9 * 2,50 - 2,54 mm - Klasse 3: H7 * 2,50 - 2,51 mm Ersatzteile & Zubehör - Installationswerkzeugsatz: CUTA0930203A - Extraktionswerkzeugsatz: CUTM0250103B - Messgerät: CUTM0251103A Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A44 CAD-Hülle: 2,50 Edelstahl-Metrik-Lee-Stopfenmodell Übersicht über die Merkmale und Vorteile des Lee-Expansionsstopfens Doppeldichtende A.F.O.®-Stopfen bieten Vorlade- und Entlüftungsfunktionen Technische Spezifikationen: - Stopfendurchmesser: 2,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 1,7 mm - Prüfdruck: 137 MPa (Klasse 3) - Stopfenmaterial: Edelstahl (416 CRES, QQ-S-763C, Rc 20-34, Passiviert) - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan - Teilenummer: PLGM0250020A - Gewicht: 0,11 g - Größe: Kurz - Reibdurchmesser: H11 * 2,50 - 2,56 mm (Klasse 1), H9 * 2,50 - 2,54 mm (Klasse 2), H7 * 2,50 - 2,51 mm (Klasse 3)
