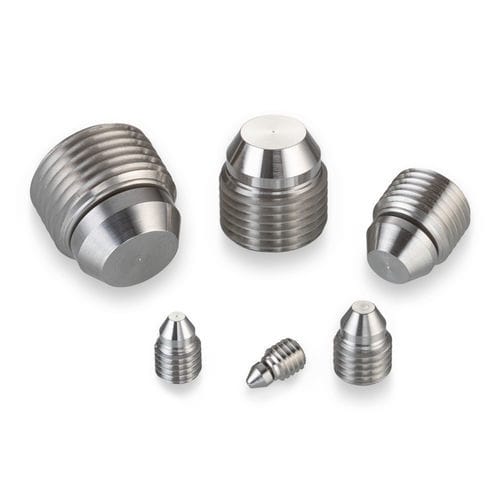

Zylinderförmiger Stopfen PLAA1932010A

GewindeEdelstahlAluminium

Dieser gewindegesicherte Stopfen ist so konzipiert, dass er nur axiale Kraft auf das Installationsloch ausübt, was ihn ideal zum Abdichten von Löchern mit dünnen Wänden macht. Er verwendet eine Metall-zu-Metall-Dichtung für Hochdruckanwendungen und ist sowohl abnehmbar als auch wiederverwendbar, was einen einfachen Zugang zu abgedichteten Durchgängen ermöglicht. A.F.O.-Stopfen verfügen über eine einzigartige schwimmende Dichtung, die sich selbst ausrichtet, um Gewindebohrungen zu ermöglichen, die nicht perfekt konzentrisch mit dem Durchgangsloch sind. Die Größen reichen von 0,19 bis 0,75 Zoll. - Stopfendurchmesser: 0,190 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,098 Zoll - Prüfdruck: 56.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Aluminium oder Edelstahl Allgemeine Leistung - Edelstahl: 56.000 psi - Aluminium: 26.000 psi - AISI 8630: 56.000 psi Materialien - Gewindekörper: 303 CRES, QQ-S-763C und AMS 5640 Typ I, Passivierung - Nase: 15-5 PH CRES, AMS 5659, Passivierung Ersatzteile und Zubehör - Prägestempel-Teilenummer: CUTA1900163A - Erforderliche Werkzeugdrehung: 200° +/- 45° - Prägedrehmoment (Aluminiumgehäuse): 10 in-lbs - Installationdrehmoment (Aluminiumgehäuse): 7 in-lbs - Prägedrehmoment (Stahl/AISI 8630 Gehäuse): 22 in-lbs - Installationdrehmoment (Stahl/AISI 8630 Gehäuse): 18 in-lbs Teilenummern und Spezifikationen - Teilenummer: PLAA1932010A - A Min.: 0,08 - A Max.: 0,098 - D Nom.: 0,077 - E* Min.: 0,295 - F Min.: 0,08 - Gewicht: 0,5 g - B Gewinde: 0,19 - 32 - C Ref.: 0,315 - G Hex: 0,094 Für Abmessungen siehe Registerkarte Teilenummern und Spezifikationen. Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A56 Installationsverfahren: PS 1013 H: Installationsverfahren für A.F.O.®-Stopfen Installations- und Fertigungswerkzeuge: Download CUTA1900163A: Prägestempel für Stopfen CAD-Hülle: 190 Edelstahl A.F.O. Plug Modell Ressource: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Ressource: Übersicht über die Merkmale und Vorteile von Lee-Expansionsstopfen Ressource: Doppeldichtende A.F.O.®-Stopfen bieten Vorlade- und Entlüftungsfunktionen Technische Spezifikationen: - Stopfendurchmesser: 0,190 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,098 Zoll - Prüfdruck: 56.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Aluminium oder Edelstahl - Gewindekörpermaterial: 303 CRES (QQ-S-763C und AMS 5640 Typ I, Passivierung) - Nasenmaterial: 15-5 PH CRES (AMS 5659, Passivierung) - Prägestempel-Teilenummer: CUTA1900163A - Erforderliche Werkzeugdrehung: 200° +/- 45° - Prägedrehmoment (Aluminiumgehäuse): 10 in-lbs - Installationdrehmoment (Aluminiumgehäuse): 7 in-lbs - Prägedrehmoment (Stahl/AISI 8630 Gehäuse): 22 in-lbs - Installationdrehmoment (Stahl/AISI 8630 Gehäuse): 18 in-lbs - Teilenummer: PLAA1932010A - A Min.: 0,08 - A Max.: 0,098 - D Nom.: 0,077 - E* Min.: 0,295 - F Min.: 0,08 - Gewicht: 0,5 g - B Gewinde: 0,19 - 32 - C Ref.: 0,315 - G Hex: 0,094
