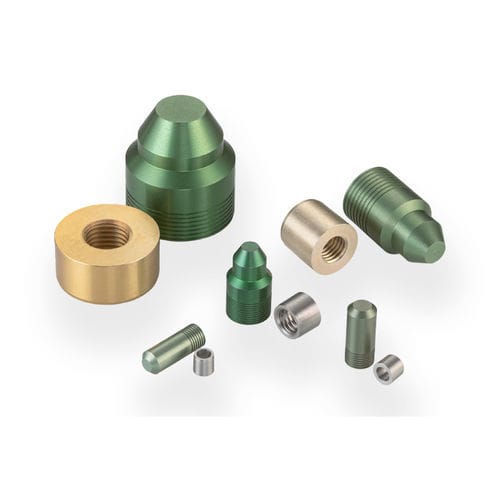

Zylinderförmiger Stopfen PLRA5310010A

GewindeAluminiumfür Gehäuse

Dieser R.F.O.-Stopfen ist so konzipiert, dass er nur radialen Druck auf ein Installationsloch ausübt. Dieser Stopfen kann verwendet werden, um Öffnungen in dünnen Schalen sowie in empfindlichen Materialien abzudichten. Er ist so konstruiert, dass er in Durchgänge passt, ohne dass eine Stützschulter erforderlich ist, und es gibt keinen Druck nach unten während der Installation. Der R.F.O.-Stopfen wird mit dem hydraulischen Installationswerkzeug von The Lee Company installiert. Die Größen reichen von 0,156 bis 0,875 Zoll. - Stopfendurchmesser: 0,531 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,531 Zoll - Prüfdruck: 3500 psi - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Prüfdruck (psi x 1000): Klasse 2: 2,5, Klasse 3: 3,5 Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 - Stopfen: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Grün gemäß MIL-A-8625 Typ II B Teilenummern & Spezifikationen - Teilenummer: PLRA5310010A - D Max.: 0,5312 - D Min.: 0,5303 - C Nom.: 0,87 - M Nom.: 0,5 - MM Nom.: 0,72 - K Nom.: 0,485 - L Nom.: 0,375 - X: 0,250-28 - Y: 0,39 - Z: 0,216-28 - Gewicht (g): 5,2 - A Min.: 0,4 - B Min.: 0,13 - Reibungsdurchmesser Klasse 2: 0,5312 - 0,5327 - Reibungsdurchmesser Klasse 3: 0,5312 - 0,5317 Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör - Teilenummer: CUTX0100000B, Beschreibung: Hydraulisches Installationswerkzeug - Teilenummer: CUTA5315205A, Beschreibung: Installationswerkzeugsatz - Teilenummer: CUTA5316205B, Beschreibung: Extraktionswerkzeugsatz - Teilenummer: PLRA5410010A, Beschreibung: R.F.O.-Übergrößenstopfen Wichtige Produktfakten - Stopfendurchmesser: 0,531 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,531 Zoll - Prüfdruck: 3500 psi - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium Für weitere Informationen - Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A53 Technische Spezifikationen / Merkmale: - Nur radiale Krafteinwirkung bei der Installation - Dichtet dünne Schalen und empfindliche Materialien ab - Keine Stützschulter erforderlich - Kein Druck nach unten während der Installation - Hydraulisches Installationswerkzeug erforderlich - Größenbereich: 0,156 bis 0,875 Zoll - Prüfdruck: bis zu 3500 psi (Klasse 3) - Material: 2024-T4 oder T351 Aluminium - Finish: Alodine Gelb (Stift), Anodisieren Grün (Stopfen)
