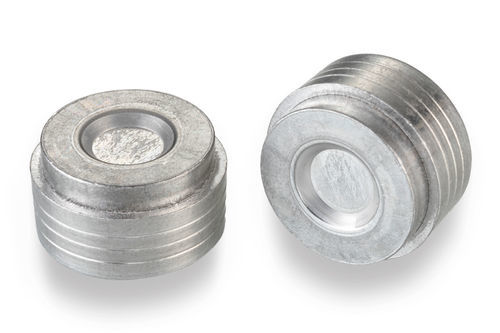

Konischer Stopfen PLBA1604610S

GewindegewindelosEdelstahl

Dieser vormontierte konische Expansionsstopfen aus Aluminium ist so konstruiert, dass er Flüssigkeitskanäle in Metallgussteilen abdichtet und eine leckagefreie Abdichtung ohne Gewinde, O-Ringe oder Dichtmittel schafft. Sein einzigartiges konisches Design eliminiert die Notwendigkeit enger Fertigungstoleranzen und ermöglicht es Designern, die Wandstärke um den Stopfen herum zu minimieren, selbst bei spröden Gehäusematerialien. Der vormontierte Stopfen erleichtert einen zuverlässigen automatisierten oder manuellen Installationsprozess. Er ist ideal für Anwendungen mit hohem Volumen. - Stopfendurchmesser: 16,08 mm - Max. abdichtbarer Durchmesser des Durchgangs: 15,39 mm - Nenndruck: 35 bar - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium, Gusseisen, Edelstahl oder Stahl Allgemeine Leistung - Nenndruck: 35 bar - Max. abdichtbarer Durchmesser des Durchgangs: 15,39 mm - Maximale Temperatur: 135°C - Typische Installationskraft in Aluminium: 6,5 kN - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Edelstahl und Stahl Materialien - Stift: 6061 Aluminium - Stopfen: 6061 Aluminium Teilenummern & Spezifikationen - Teilenummer: PLBA1604610S - Gewicht: 3,3 g - Zeichnungsnummer des Installationslochs: 1INST002581S Ersatzteile & Zubehör - PLBT0160901S: Installationswerkzeug für 16 mm Short Betaplug - PLBT1600012S: Konischer Reibahle für 16 mm Short Betaplug - PLBT1600014S: Konischer Reibahle für 16 mm Short Betaplug, grobe Ausführung Maßansicht Dieses Bild dient nur als Referenz. Alle Maße sind in Millimetern. *Gesamtlänge vor der Installation Details zum Installationsloch Zeichnungsnummer des Installationslochs: 1INST002581S Dieses Bild dient nur als Referenz. Alle Maße sind in Millimetern. *Tiefe des konischen Lochs von der Tiefe des minimalen Durchmessers von 16,23 mm. Wichtige Produktfakten: - Stopfendurchmesser: 16,08 mm - Max. abdichtbarer Durchmesser des Durchgangs: 15,39 mm - Nenndruck: 35 bar - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium, Gusseisen, Edelstahl oder Stahl Technische Spezifikationen / Merkmale: - Nenndruck: 35 bar (kann je nach Anwendung höher sein) - Max. abdichtbarer Durchmesser des Durchgangs: 15,39 mm - Maximale Temperatur: 135°C - Typische Installationskraft in Aluminium: 6,5 kN - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Edelstahl und Stahl - Stiftmaterial: 6061 Aluminium - Stopfenmaterial: 6061 Aluminium - Teilenummer: PLBA1604610S - Gewicht: 3,3 g - Zeichnungsnummer des Installationslochs: 1INST002581S - Ersatzteile: PLBT0160901S (Installationswerkzeug), PLBT1600012S (Konischer Reibahle), PLBT1600014S (Konischer Reibahle, grobe Ausführung)
