Konischer Stopfen PLBA0602610S

GewindeMetallEdelstahl

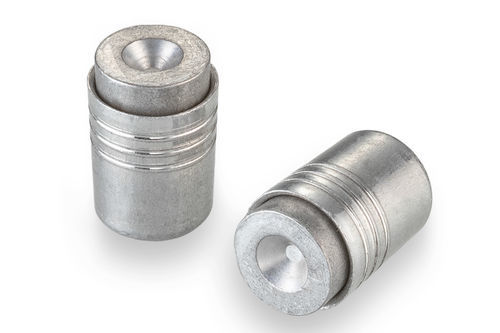

Dieser vormontierte konische Expansionsstopfen aus Aluminium ist so konstruiert, dass er Flüssigkeitskanäle in Metallgussteilen abdichtet und eine leckagefreie Abdichtung ohne Gewinde, O-Ringe oder Dichtmittel schafft. Sein einzigartiges konisches Design eliminiert die Notwendigkeit enger Fertigungstoleranzen und ermöglicht es Designern, die Wandstärke um den Stopfen herum zu minimieren, selbst bei spröden Gehäusematerialien. Der vormontierte Stopfen erleichtert einen zuverlässigen automatisierten oder manuellen Installationsprozess. Er ist ideal für Anwendungen mit hohem Volumen. - Stopfendurchmesser: 6,10 mm - Max. abdichtbarer Durchgangsdurchmesser: 5,50 mm - Nenndruck: 35 bar - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium, Gusseisen, Edelstahl oder Stahl Allgemeine Leistung - Nenndruck*: 35 bar - Maximaler abdichtbarer Durchgangsdurchmesser: 5,50 mm - Maximale Temperaturbewertung: 135°C - Typische Installationskraft in Aluminium: 4,9 kN - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Edelstahl und Stahl *Der Nenndruck kann je nach spezifischen Anwendungsanforderungen höher sein. Materialien - Stift: 6061 Aluminium - Stopfen: 6061 Aluminium Teilenummern & Spezifikationen - Teilenummer: PLBA0602610S - Gewicht: 0,50 g - Installationsloch-Zeichnungsnummer: 1INST089427S - Maßansicht: 2D- und Installationslochzeichnungen verfügbar (siehe Bilder). - Installations- und Fertigungswerkzeuge: Installationswerkzeug-Zeichnungsnummer: PLBT0670031S; Konischer Reibahle-Zeichnungsnummer: PLBT0670020S; Konischer Reibahle, grobe Ausführung, Zeichnungsnummer: PLBT0600014S - CAD-Hülle: 6 mm Short Betaplug Modell verfügbar. - Technisches Datenblatt und Handbuch verfügbar (siehe Dokumente). Wichtige technische Spezifikationen: - Stopfendurchmesser: 6,10 mm - Max. abdichtbarer Durchgangsdurchmesser: 5,50 mm - Nenndruck: 35 bar - Maximale Temperaturbewertung: 135°C - Typische Installationskraft in Aluminium: 4,9 kN - Stopfenmaterial: 6061 Aluminium - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Edelstahl, Stahl - Teilenummer: PLBA0602610S - Gewicht: 0,50 g - Installationsloch-Zeichnungsnummer: 1INST089427S
