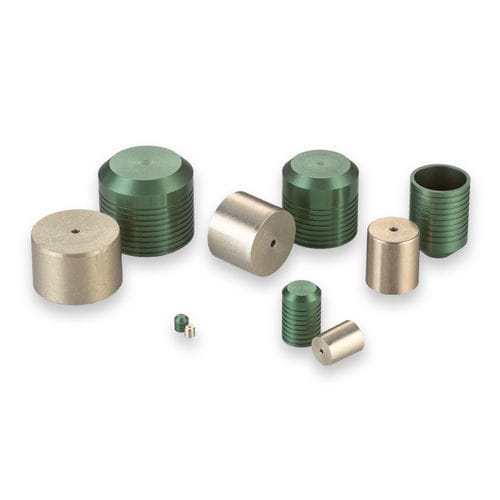

Zylinderförmiger Stopfen PLGA series

GewindeAluminiumForm

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteiler. Lee Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Stopfens in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 0,093 bis 0,656 Zoll. - Stopfendurchmesser: 0,187 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,156 Zoll - Prüfdruck: 15.000 psi - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Kurz: Klasse 1: 8, Klasse 2: 9, Klasse 3: 10 - Lang: Klasse 1: 10, Klasse 2: 13, Klasse 3: 15 Prüfdruck (psi x 1000) Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Stopfen: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Grün gemäß MIL-A-8625 Typ II B Dimensionale Ansichten & Installationslochdetails Für Abmessungen siehe bitte die Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - PLGA1870010A: Kurz, D Max.: 0,1875, D Min.: 0,1866, C Nom.: 0,16, M Nom.: 0,135, K Nom.: 0,154, L Nom.: 0,114, Gewicht (g): 0,19, A Min.: 0,152, N Dia. Ref.: 0,156, W Min.: 0,125, Reibahle Dia. Klasse 1: 0,1875 - 0,19, Klasse 2: 0,1875 - 0,189, Klasse 3: 0,1875 - 0,188 - PLGA1871010A: Lang, D Max.: 0,1875, D Min.: 0,1866, C Nom.: 0,26, M Nom.: 0,235, K Nom.: 0,154, L Nom.: 0,181, Gewicht (g): 0,31, A Min.: 0,253, N Dia. Ref.: 0,156, W Min.: 0,125, Reibahle Dia. Klasse 1: 0,1875 - 0,19, Klasse 2: 0,1875 - 0,189, Klasse 3: 0,1875 - 0,188 Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör - CUTA1870203A: Installationswerkzeugsatz - CUTA1870103B: Extraktionswerkzeugsatz - CUTA1871103A: Messgerät - PLGA1970010A: Kurzer Übergrößen-Lee-Stopfen - PLGA1971010A: Langer Übergrößen-Lee-Stopfen Wichtige Produktfakten: - Stopfendurchmesser: 0,187 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,156 Zoll - Prüfdruck: 15.000 psi - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium Technische Spezifikationen: - Stiftmaterial: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Stopfenmaterial: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Grün gemäß MIL-A-8625 Typ II B
