Konischer Stopfen PLBA0602604S

GewindeEdelstahlKunststoff

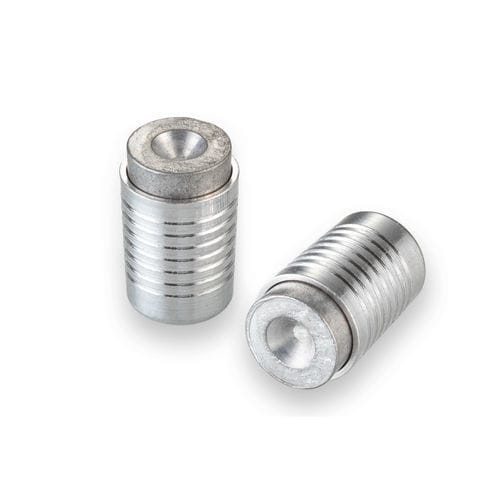

Dieser vormontierte konische Expansionsstopfen aus Aluminium ist so konstruiert, dass er Flüssigkeitskanäle in Metall- oder Kunststoffgussteilen abdichtet und eine leckagefreie Abdichtung ohne Gewinde, O-Ringe oder Dichtmittel schafft. Sein einzigartiges konisches Design eliminiert die Notwendigkeit enger Fertigungstoleranzen und ermöglicht es Designern, die erforderliche Wandstärke um den Stopfen herum zu minimieren, selbst bei spröden Gehäusematerialien. - Stopfendurchmesser: 6,12 mm - Max. abdichtbarer Durchgangsdurchmesser: 5,50 mm - Berstdruck: 483 bar - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium, Gusseisen, Kunststoff, Edelstahl oder Stahl Allgemeine Leistung - Berstdruck*: 483 bar - Maximaler abdichtbarer Durchgangsdurchmesser: 5,50 mm - Maximale Temperaturbewertung: 135°C - Typische Installationskraft in Aluminium: 2,6 kN - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Kunststoff, Edelstahl und Stahl *Typischer Berstdruck für A380-Druckguss-Aluminium. Materialien - Stift: 6061 Aluminium - Stopfen: 6061 Aluminium Teilenummern & Spezifikationen - Teilenummer: PLBA0602604S - Gewicht: 0,52 g - Installationsloch-Zeichnungsnummer: 1INST026535S Ersatzteile & Zubehör - Teilenummer: PLBT0670031S - Beschreibung: 6 mm 6000 Serie Betaplug Installationswerkzeug - Teilenummer: PLBT0670020S - Beschreibung: 6 mm 6000 Serie Betaplug Kegelreibahle - Installationsverfahren: 6 mm 6000 Serie Betaplug Installationsverfahren (siehe Dokumentation) - Zeichnungsnummer des Installationswerkzeugs: PLBT0670031S - Zeichnungsnummer der Kegelreibahle: PLBT0670020S Dimensionale Ansicht: 2D- und Installationslochzeichnungen verfügbar (siehe Bilder) - CAD-Hülle: 6 mm 6000 Serie Betaplug Modell (siehe Dokumentation) Wichtige Produktfakten: - Stopfendurchmesser: 6,12 mm - Max. abdichtbarer Durchgangsdurchmesser: 5,50 mm - Berstdruck: 483 bar - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium, Gusseisen, Kunststoff, Edelstahl oder Stahl Typische Anwendungen: Abdichtung von Flüssigkeitskanälen in Metall- oder Kunststoffgussteilen, insbesondere dort, wo Dichtheit und minimale Wandstärke erforderlich sind. Spezifikationen: - Berstdruck: 483 bar - Maximaler abdichtbarer Durchgangsdurchmesser: 5,50 mm - Maximale Temperaturbewertung: 135°C - Typische Installationskraft in Aluminium: 2,6 kN - Akzeptable Gehäusematerialien: Aluminium, Gusseisen, Kunststoff, Edelstahl und Stahl
