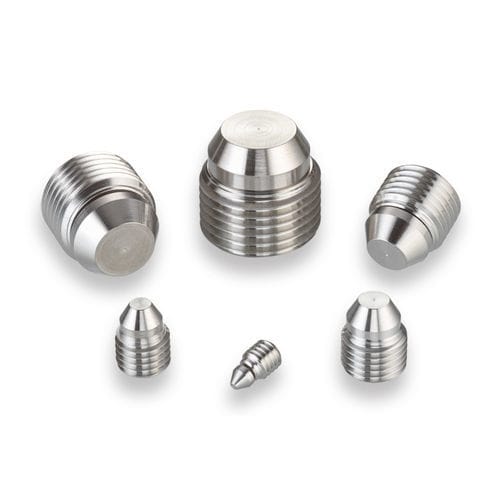

Zylinderförmiger Stopfen PLAA2528020A

GewindeMetallEdelstahl

Dieser gewindegesicherte Stopfen ist so konzipiert, dass er nur axiale Kraft auf das Installationsloch ausübt, was ihn ideal zum Abdichten von Löchern mit dünnen Wänden macht. Vollständig aus MP35N-Nickel-Kobalt-Legierung gefertigt, ist dieser A.F.O.-Stopfen NACE-konform und bietet hervorragenden Korrosionsschutz für anspruchsvolle Anwendungen in der Öl- und Gasindustrie. Dieser Stopfen verwendet eine Metall-zu-Metall-Dichtung für Hochdruckanwendungen. Er ist sowohl abnehmbar als auch wiederverwendbar und bietet einfachen Zugang zu abgedichteten Durchgängen. Die Größen reichen von 0,19 bis 0,75 Zoll. - Stopfendurchmesser: 0,250 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,156 Zoll - Prüfdruck: 56.000 psi - Stopfenmaterial: MP35N - Gehäusematerial: Inconel, Monel, MP35N oder Titan Allgemeine Leistung - Edelstahl: 56.000 psi - Aluminium: 26.000 psi - AISI 8630: 56.000 psi Materialien - Gewindekörper: MP35N (NACE MR0175 / ISO 15156) - Nase: MP35N (NACE MR0175 / ISO 15156) Ersatzteile & Zubehör - Prägetool-Teilenummer: CUTA2500163A - Erforderliche Werkzeugdrehung: 175° +/- 35° - (Ref) Prägedrehmoment (Aluminiumgehäuse): 30 in-lbs - Installationsdrehmoment (Aluminiumgehäuse): 25 in-lbs - (Ref) Prägedrehmoment (Stahl/AISI 8630 Gehäuse): 71 in-lbs - Installationsdrehmoment (Stahl/AISI 8630 Gehäuse): 55 in-lbs Teilenummern & Spezifikationen - Teilenummer: PLAA2528020A - A Min.: 0,098 - A Max.: 0,156 - D Nom.: 0,102 - E* Min.: 0,364 - F Min.: 0,07 - Gewicht: 1,3 g - B Gewinde: 0,25 - 28 - C Ref.: 0,365 - G Sechskant: 0,125 *Die Dimension (E) variiert mit Änderungen der Dimension (A). Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. - Für Maße, siehe die Registerkarte Teilenummern & Spezifikationen. - Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A58 - Maßansicht und Installationslochdetails in Bildspezifikationen verfügbar - Installationsverfahren: PS 1013 H: Installationsverfahren für A.F.O.®-Stopfen - Installations- & Fertigungswerkzeuge: CUTA2500163A herunterladen: Prägetool für Stopfen - CAD-Hülle: 250 MP35N A.F.O.-Stopfenmodell - Ressource: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen - Artikel: Doppeldichtende A.F.O.®-Stopfen bieten Vorlade- und Entlüftungsfunktionen - Produktvideo: Übersicht über die Funktionen und Vorteile des Lee-Expansionsstopfens Wichtige technische Spezifikationen: - Stopfendurchmesser: 0,250 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,156 Zoll - Prüfdruck: 56.000 psi - Stopfenmaterial: MP35N - Gehäusematerial: Inconel, Monel, MP35N oder Titan - Abnehmbar und wiederverwendbar - Metall-zu-Metall-Dichtung für Hochdruck - NACE-konform - Korrosionsbeständig - Größenbereich: 0,19 bis 0,75 Zoll
