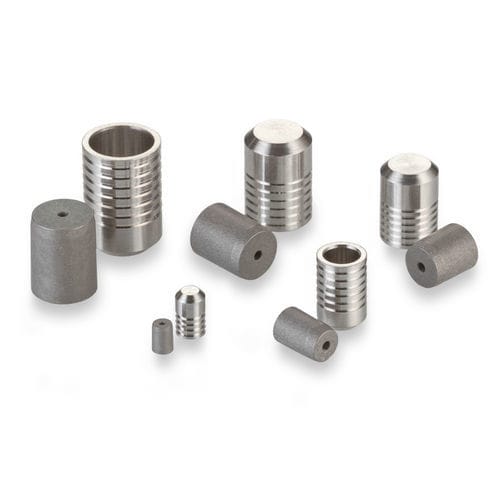

Zylinderförmiger Stopfen PLGM0350020A

GewindeEdelstahlForm

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Edelstahlverteilern. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Expansion, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 2,5 bis 8 mm. - Plug-Durchmesser: 3,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 2,7 mm - Prüfdruck: 137 MPa - Plug-Material: Edelstahl - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan Allgemeine Leistung: - Klasse 1: 98 MPa - Klasse 2: 113 MPa - Klasse 3: 137 MPa Materialien: - Stift: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert & Gewachst - Plug: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert Dimensionale Ansichten & Installationslochdetails: Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen: - Teilenummer: PLGM0350020A - Größe: Kurz - Gewicht: 0,24 g Installationsverfahren: - PS 203 REV L: Designkriterien und Installations- und Extraktionsverfahren für Lee Plug-Expansionsplugs (siehe Dokumentation) Installations- & Fertigungswerkzeuge: - CUTA1250203A: Plug-Installationswerkzeug - CUTM0350103B: Plug-Extraktionswerkzeugsatz - CUTM0351103A: Plug-Messgerät Ersatzteile & Zubehör: - CUTA1250203A: Installationswerkzeugsatz - CUTM0350103B: Extraktionswerkzeugsatz - CUTM0351103A: Messgerät Bildspezifikationen: Dimensionale Ansicht und Installationslochdetails in der Bildergalerie verfügbar. Wichtige technische Spezifikationen: - Plug-Durchmesser: 3,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 2,7 mm - Prüfdruck: 137 MPa (Klasse 3) - Plug-Material: Edelstahl (416 CRES) - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan - Stiftmaterial: 416 CRES - Finish: Passiviert & Gewachst (Stift), Passiviert (Plug) - Teilenummer: PLGM0350020A - Gewicht: 0,24 g - Größenbereich: 2,5 bis 8 mm
