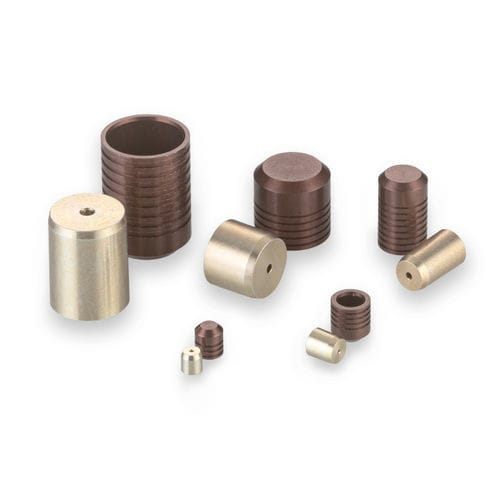

Zylinderförmiger Stopfen PLGM series

GewindeAluminiumForm

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteiler. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“, wodurch unabhängige Dichtungen und Halteringe entstehen. Die Größen reichen von 2,5 bis 8 Millimeter. - Durchmesser des Plugs: 5,00 mm - Max. abdichtbarer Durchgangsdurchmesser: 4,2 mm - Prüfdruck: 102 MPa - Plug-Material: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Klasse 1: Kurz 49, Lang 69 - Klasse 2: Kurz 59, Lang 88 - Klasse 3: Kurz 69, Lang 102 Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Plug: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Braun gemäß MIL-A-8625 Typ II B Teilenummern & Spezifikationen - PLGM0500010A: Kurz, D Max. 5, D Min. 4,98, C Nom. 4,98, M Nom. 4,22, K Nom. 4,08, L Nom. 3,72, Gewicht 0,25 g, A Min. 4,7, N Dia. Ref. 4,2, W Min. 3,2, Reibahle Dia. Klasse 1 H10 * 5,00 - 5,06, Klasse 2 H9 * 5,00 - 5,04, Klasse 3 H7 * 5,00 - 5,01 - PLGM0501010A: Lang, D Max. 5, D Min. 4,98, C Nom. 7,75, M Nom. 7,12, K Nom. 4,07, L Nom. 6,47, Gewicht 0,39 g, A Min. 7,6, N Dia. Ref. 4,2, W Min. 3,2, Reibahle Dia. Klasse 1 H10 * 5,00 - 5,06, Klasse 2 H9 * 5,00 - 5,04, Klasse 3 H7 * 5,00 - 5,01 *DIN 7154 Toleranzen liegen innerhalb der Reibahltoleranzen. Alle Maße sind in Millimetern. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör: - CUTA1870203A: Installationswerkzeugsatz - CUTM0500103B: Extraktionswerkzeugsatz - CUTM0501103A: Messgerät Wichtige Produktfakten: - Durchmesser des Plugs: 5,00 mm - Max. abdichtbarer Durchgangsdurchmesser: 4,2 mm - Prüfdruck: 102 MPa - Plug-Material: Aluminium - Gehäusematerial: Aluminium
