Zylinderförmiger Stopfen PLGM0300020A

GewindeEdelstahlForm

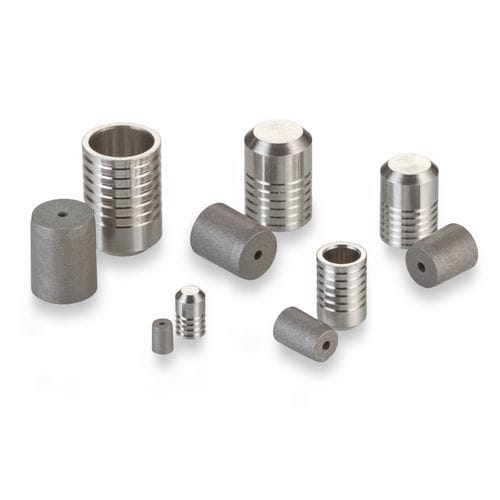

Dieses Mitglied unserer klassischen Lee-Stopfen-Familie ist ideal für die Installation in Edelstahlverteiler. Lee-Stopfen sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass sich die Ländereien und Rillen des Stopfens in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 2,5 bis 8 mm. - Stopfendurchmesser: 3,00 mm - Max. abdichtbarer Durchgangsdurchmesser: 2,2 mm - Prüfdruck: 137 MPa - Stopfenmaterial: Edelstahl - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan Allgemeine Leistung - Prüfdruck (MPa): - Klasse 1: 98 - Klasse 2: 113 - Klasse 3: 137 Materialien - Stift: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert & Gewachst - Stopfen: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert Teilenummern & Spezifikationen - Teilenummer: PLGM0300020A - Größe: Kurz - D Max.: 3 - D Min.: 2,98 - C Nom.: 3,2 - M Nom.: 2,65 - K Nom.: 2,24 - L Nom.: 2,27 - Gewicht: 0,16 g - A Min.: 3,1 - N Dia. Ref.: 2,2 - W Min.: 1,6 - Reibdurchmesser Klasse 1: H10 * 3,00 - 3,06 - Reibdurchmesser Klasse 2: H9 * 3,00 - 3,04 - Reibdurchmesser Klasse 3: H7 * 3,00 - 3,01 Ersatzteile & Zubehör - Installationswerkzeugsatz: CUTA0930203A - Extraktionswerkzeugsatz: CUTM0300103B - Messgerät: CUTM0301103A Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A44 CAD-Hülle: 3,00 Edelstahl-Metrischer Lee-Stopfen Modell Übersicht über die Merkmale und Vorteile von Lee-Expansionsstopfen Doppeldichtende A.F.O.®-Stopfen bieten Vorlade- und Entlüftungsfunktionen Wichtige technische Spezifikationen - Stopfendurchmesser: 3,00 mm - Max. abdichtbarer Durchgangsdurchmesser: 2,2 mm - Prüfdruck: 137 MPa (Klasse 3) - Stopfenmaterial: Edelstahl (416 CRES) - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan - Teilenummer: PLGM0300020A - Gewicht: 0,16 g - Reibdurchmesser (Klasse 1): H10 * 3,00 - 3,06 mm - Reibdurchmesser (Klasse 2): H9 * 3,00 - 3,04 mm - Reibdurchmesser (Klasse 3): H7 * 3,00 - 3,01 mm
