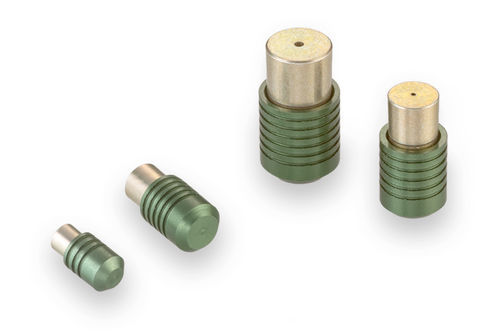

Zylinderförmiger Stopfen PLPA0930010A

GewindeAluminiumDehnung

Dieser Schnellmontagestopfen ist ein vormontiertes Stopfenset, das einfache Handhabung und Installation mit der bewährten Zuverlässigkeit und Leistung von Lee-Expansionsstopfen kombiniert. Lee-Stopfen sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quer gebohrten Löchern. Bei der Installation des Stifts bilden die Ländereien und Rillen unabhängige Dichtungen und Halteringe. Die Größen reichen von 0,093 bis 0,187 Zoll. - Stopfendurchmesser: 0,093 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,062 Zoll - Prüfdruck: 10.000 psi - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Prüfdruck (psi x 1000): Klasse 1: 6, Klasse 2: 8, Klasse 3: 10 Materialien - Stift: 2024-T4 Aluminium, SAE AMS-QQ-A-225/6 und AMS 4119, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Stopfen: 2024-T4 Aluminium, SAE AMS-QQ-A-225/6 und AMS 4120, Anodisieren Grün gemäß MIL-A-8625 Typ IIB Teilenummern & Spezifikationen - Teilenummer: PLPA0930010A - Größe: Kurz - D Max.: 0,0937 - D Min.: 0,0928 - B Nom.: 0,178 - C Nom.: 0,123 - M Nom.: 0,103 - K Nom.: 0,069 - Gewicht: 0,025 g - A Min.: 0,118 - N Dia. Ref.: 0,062 - W Min.: 0,125 - Reibungsdurchmesser Klasse 1: 0,0937 – 0,0962 - Reibungsdurchmesser Klasse 2: 0,0937 – 0,0952 - Reibungsdurchmesser Klasse 3: 0,0937 – 0,0942 Ersatzteile & Zubehör - CUTA0930303A: Sitzwerkzeug - CUTA0930203A: Installationswerkzeugsatz - CUTA0930103B: Extraktionswerkzeugsatz - CUTA0931103A: Messgerät - PLGA1030010A: Überdimensionierter Lee-Stopfen Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A32 Wichtige Produktfakten: - Stopfendurchmesser: 0,093 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,062 Zoll - Prüfdruck: 10.000 psi - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium Eigenschaften / Technische Spezifikationen - Produkttyp: Schnellmontagestopfen (QIP®) - Stopfendurchmesser: 0,093 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,062 Zoll - Prüfdruck: 10.000 psi - Stopfenmaterial: 2024-T4 Aluminium - Gehäusematerial: 2024-T4 Aluminium - Stiftoberfläche: Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Stopfenoberfläche: Anodisieren Grün gemäß MIL-A-8625 Typ IIB - Verfügbare Größen: 0,093 bis 0,187 Zoll - Teilenummer: PLPA0930010A - Gewicht: 0,025 g
