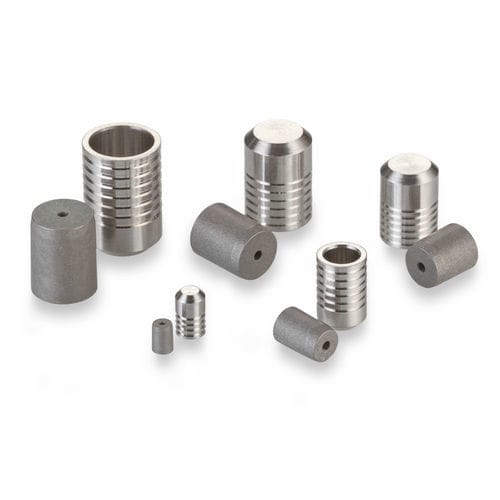

Runder Stopfen PLGM series

GewindegewindelosEdelstahl

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Edelstahlverteilern. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 2,5 bis 8 mm. - Plug-Durchmesser: 4,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 3,7 mm - Prüfdruck: 196 MPa - Plug-Material: Edelstahl - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan Allgemeine Leistung - Klasse 1: Kurz 83, Lang 123 - Klasse 2: Kurz 98, Lang 167 - Klasse 3: Kurz 113, Lang 196 Materialien - Stift: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert & Gewachst - Plug: 416 CRES, QQ-S-763C, Rc 20-34, Passiviert Teilenummern & Spezifikationen - PLGM0450020A: Kurz, D Max. 4,5, D Min. 4,48, C Nom. 4,55, M Nom. 3,81, K Nom. 3,64, L Nom. 3,29, Gewicht 0,51 g, A Min. 4,3, N Dia. Ref. 3,7, W Min. 1,6, Ream Dia. Klasse 1 H10 * 4,50 - 4,56, Klasse 2 H9 * 4,50 - 4,54, Klasse 3 H7 * 4,50 - 4,51 - PLGM0451020A: Lang, D Max. 4,5, D Min. 4,48, C Nom. 7,19, M Nom. 6,61, K Nom. 3,62, L Nom. 5,15, Gewicht 0,84 g, A Min. 7,1, N Dia. Ref. 3,7, W Min. 1,6, Ream Dia. Klasse 1 H10 * 4,50 - 4,56, Klasse 2 H9 * 4,50 - 4,54, Klasse 3 H7 * 4,50 - 4,51 Ersatzteile & Zubehör - CUTA1560203A: Installationswerkzeugsatz - CUTM0450103B: Extraktionswerkzeugsatz - CUTM0451103A: Messgerät - Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. - CAD-Umschläge: 4,50 Edelstahl-Metrischer Lee Plug Kurzmodell, 4,50 Edelstahl-Metrischer Lee Plug Langmodell - Handbuch: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen (Seite A45) - Produktvideo: Übersicht über die Funktionen und Vorteile des Lee Plug Expansionsplugs - Artikel: Dual Sealing A.F.O.® Plugs bieten Vorlade- und Entlüftungsfunktionen Wichtige technische Spezifikationen - Plug-Durchmesser: 4,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 3,7 mm - Prüfdruck: 196 MPa - Plug-Material: Edelstahl (416 CRES) - Gehäusematerial: Inconel, Monel, MP35N, Edelstahl oder Titan - Verfügbare Größen: 2,5 bis 8 mm - Kurze und lange Versionen verfügbar
