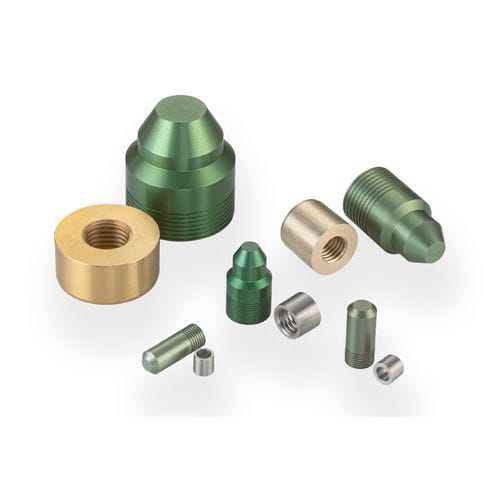

Zylinderförmiger Stopfen PLRA4060010A

GewindeAluminiumTräger

Dieser R.F.O.-Stopfen ist so konzipiert, dass er nur radialen Druck auf ein Installationsloch ausübt. Dieser Stopfen kann verwendet werden, um Öffnungen in dünnen Schalen sowie in zerbrechlichen Materialien abzudichten. Er ist so konstruiert, dass er in Durchgänge passt, ohne dass eine Stützschulter erforderlich ist, und es gibt keinen Abwärtsdruck während der Installation. Der R.F.O.-Stopfen wird mit dem hydraulischen Installationswerkzeug von The Lee Company installiert. Die Größen reichen von 0,156 bis 0,875 Zoll. - Stopfendurchmesser: 0,406 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,406 Zoll - Prüfdruck: 3500 psi - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Klasse 2: Prüfdruck (psi x 1000): 2,5 - Klasse 3: Prüfdruck (psi x 1000): 3,5 Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 - Stopfen: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Grün gemäß MIL-A-8625 Typ II B Teilenummern & Spezifikationen - Teilenummer: PLRA4060010A - D Max.: 0,4062 - D Min.: 0,4053 - C Nom.: 0,7 - M Nom.: 0,4 - MM Nom.: 0,55 - K Nom.: 0,357 - L Nom.: 0,256 - X: 0,216-28 - Y: 0,33 - Z: 0,190-32 - Gewicht (g): 2,4 - A Min.: 0,4 - B Min.: 0,1 - Reibungsdurchmesser Klasse 2: 0,4062 - 0,4077 - Reibungsdurchmesser Klasse 3: 0,4062 - 0,4067 Ersatzteile & Zubehör - Teilenummer: CUTX0100000B, Beschreibung: Hydraulisches Installationswerkzeug - Teilenummer: CUTA4065205A, Beschreibung: Installationswerkzeugsatz - Teilenummer: CUTA4066205B, Beschreibung: Extraktionswerkzeugsatz - Teilenummer: PLRA4160010A, Beschreibung: R.F.O. Übergrößenstopfen Installationsverfahren: Siehe PS 203 REV L: Designkriterien und Installations- und Extraktionsverfahren für Lee-Expansionsstopfen (siehe Dokumente) Installations- und Fertigungswerkzeuge: Stopfen-Installationswerkzeug, Stopfen-Extraktionswerkzeugsatz, Lee R.F.O. Hydraulisches Installationswerkzeug Bildspezifikationen - Maßansicht und Installationslochdetails verfügbar (siehe Bilder) CAD-Hülle: 406 Aluminium RFO Stopfenmodell (siehe Ressourcen) Für weitere Informationen: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A53 (siehe Dokumente) Wichtige Produktfakten - Stopfendurchmesser: 0,406 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,406 Zoll - Prüfdruck: 3500 psi - Stopfenmaterial: Aluminium - Gehäusematerial: Aluminium Eigenschaften / Technische Spezifikationen - Produkttyp: Stopfen - Modell: 406 Aluminium R.F.O.® Stopfen - Material: 2024-T4 oder T351 Aluminium - Finish: Alodine Gelb gemäß MIL-DTL-5541 (Stift), Anodisieren Grün gemäß MIL-A-8625 Typ II B (Stopfen) - Prüfdruck: Bis zu 3500 psi (Klasse 3) - Stopfendurchmesser: 0,406 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,406 Zoll - Installation: Hydraulisches Installationswerkzeug erforderlich - Verfügbare Größen: 0,156 bis 0,875 Zoll
