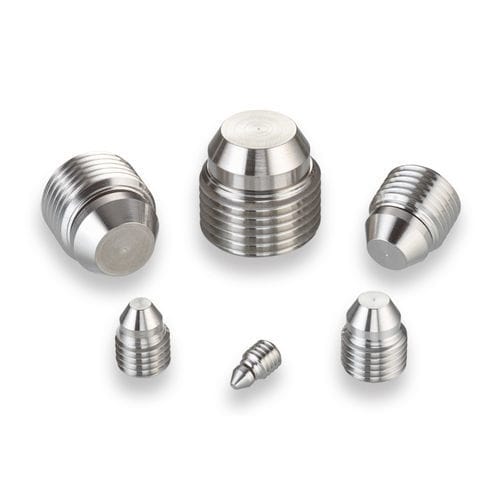

Zylinderförmiger Stopfen 500 MP35N A.F.O.®

GewindeEdelstahlAluminium

Dieser gewindegesicherte Stopfen ist so konzipiert, dass er nur axiale Kraft auf das Installationsloch ausübt, was ihn ideal zum Abdichten von Löchern mit dünnen Wänden macht. Vollständig aus MP35N-Nickel-Kobalt-Legierung gefertigt, ist dieser A.F.O.-Stopfen NACE-konform und bietet hervorragende Korrosionsbeständigkeit für anspruchsvolle Anwendungen in der Öl- und Gasindustrie. Dieser Stopfen verwendet eine Metall-zu-Metall-Dichtung für Hochdruckanwendungen. Er ist sowohl abnehmbar als auch wiederverwendbar und bietet einfachen Zugang zu abgedichteten Durchgängen. Die Größen reichen von 0,19 bis 0,75 Zoll. - Stopfendurchmesser: 0,500 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,386 Zoll - Prüfdruck: 54.000 psi - Stopfenmaterial: MP35N - Gehäusematerial: Inconel, Monel, MP35N oder Titan Allgemeine Leistung - Edelstahl: 54.000 psi - Aluminium: 24.000 psi - AISI 8630: 54.000 psi Materialien - Gewindekörper: MP35N (NACE MR0175 / ISO 15156) - Nase: MP35N (NACE MR0175 / ISO 15156) Teilenummern und Spezifikationen - Teilenummer: PLAA5020020A - A Min.: 0,272 - A Max.: 0,386 - D Nom.: 0,15 - E* Min.: 0,55 - F Min.: 0,155 - Gewicht: 8,2 g - B Gewinde: 0,5 - 20 - C Ref.: 0,55 - G Hex: 0,25 *Die Dimension (E) variiert mit Änderungen der Dimension (A). Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile und Zubehör - Prägeteilnummer: CUTA5000163A - Erforderliche Werkzeugdrehung: 125° +/- 25° - (Ref) Präge-Drehmoment (Aluminiumgehäuse): 25 ft-lbs - Installationsdrehmoment (Aluminiumgehäuse): 25 ft-lbs - (Ref) Präge-Drehmoment (Stahl/AISI 8630 Gehäuse): 40 ft-lbs - Installationsdrehmoment (Stahl/AISI 8630 Gehäuse): 30 ft-lbs Für die Abmessungen siehe bitte die Registerkarte Teilenummern und Spezifikationen. Wichtige Produktfakten - Stopfendurchmesser: 0,500 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,386 Zoll - Prüfdruck: 54.000 psi - Stopfenmaterial: MP35N - Gehäusematerial: Inconel, Monel, MP35N oder Titan
