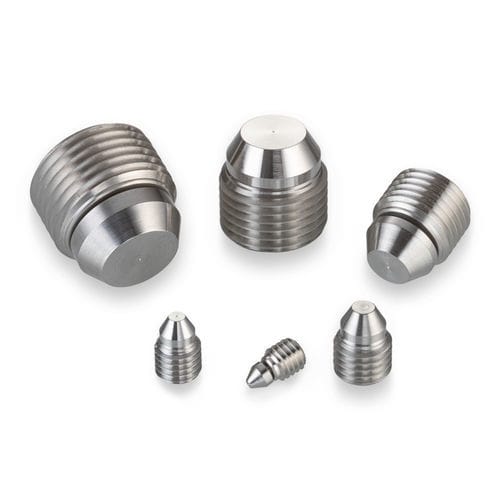

Zylinderförmiger Stopfen PLAA2528010A

GewindeEdelstahlAluminium

Dieser gewindegesicherte Stopfen ist so konzipiert, dass er nur auf das Installationsloch axiale Kraft ausübt, was ihn ideal zum Abdichten von Löchern mit dünnen Wänden macht. Er verwendet eine Metall-zu-Metall-Dichtung für Hochdruckanwendungen und ist sowohl abnehmbar als auch wiederverwendbar, was einen einfachen Zugang zu abgedichteten Durchgängen ermöglicht. A.F.O.-Stopfen verfügen über eine einzigartige schwimmende Dichtung, die sich selbst ausrichtet, um Gewindebohrungen zu ermöglichen, die nicht perfekt konzentrisch mit dem Durchgangsloch sind. Die Größen reichen von 0,19 bis 0,75 Zoll. - Stopfendurchmesser: 0,250 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,156 Zoll - Prüfdruck: 56.000 psi - Stopfenmaterial: Edelstahl - Gehäusematerial: Aluminium oder Edelstahl Allgemeine Leistung - Prüfdruck (psi x 1000): Edelstahl: 56, Aluminium: 26, AISI 8630: 56 Materialien - Gewindekörper: 303 CRES, Spezifikation: QQ-S-763C und AMS 5640 Typ I, Finish: Passivieren - Nase: 15-5 PH CRES, Spezifikation: AMS 5659, Finish: Passivieren Dimensionale Ansichten & Installationslochdetails Für die Abmessungen siehe bitte die Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - Teilenummer: PLAA2528010A - A Min.: 0,098 - A Max.: 0,156 - D Nom.: 0,102 - E* Min.: 0,364 - F Min.: 0,07 - Gewicht: 1,3 g - B Gewinde: 0,25 - 28 - C Ref.: 0,365 - G Hex: 0,125 *Die Dimension (E) variiert mit Änderungen der Dimension (A). Alle Maße sind in Zoll. Diese Informationen dienen nur als Referenz. Ersatzteile & Zubehör - Prägeteilnummer: CUTA2500163A - Erforderliche Werkzeugdrehung: 175° +/- 35° - (Ref) Präge-Drehmoment (Aluminiumgehäuse): 30 in-lbs - Installationsdrehmoment (Aluminiumgehäuse): 25 in-lbs - (Ref) Präge-Drehmoment (Stahl/AISI 8630 Gehäuse): 71 in-lbs - Installationsdrehmoment (Stahl/AISI 8630 Gehäuse): 55 in-lbs - Verfügbare Größen: 0,19 bis 0,75 Zoll - Abnehmbar und wiederverwendbar - Metall-zu-Metall-Dichtung für hohen Druck - Schwimmende Dichtung zur Selbstausrichtung Eigenschaften / Technische Spezifikationen - Stopfendurchmesser: 0,250 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,156 Zoll - Prüfdruck: 56.000 psi (Edelstahl), 26.000 psi (Aluminium), 56.000 psi (AISI 8630) - Stopfenmaterial: Edelstahl (303 CRES, 15-5 PH CRES) - Gehäusematerial: Aluminium oder Edelstahl - Gewinde: 0,25 - 28 - Gewicht: 1,3 g - Installationsdrehmoment (Aluminium): 25 in-lbs - Installationsdrehmoment (Stahl/AISI 8630): 55 in-lbs - Prägeteilnummer: CUTA2500163A
