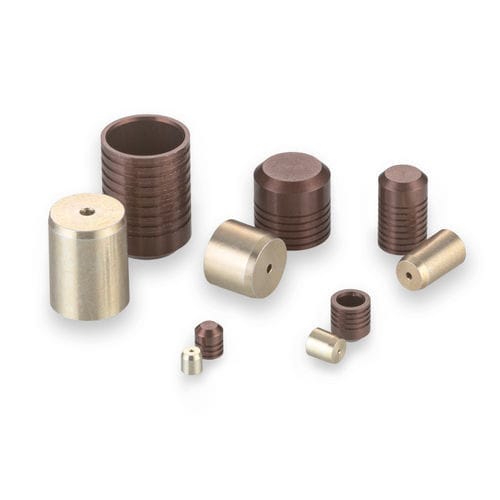

Runder Stopfen PLGM0250010A

GewindegewindelosAluminium

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteiler. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Expansion, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 2,5 bis 8 Millimeter. - Plug-Durchmesser: 2,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 1,7 mm - Prüfdruck: 69 MPa - Plug-Material: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Prüfdruck (MPa): - Klasse 1: 49 - Klasse 2: 59 - Klasse 3: 69 Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Plug: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Braun gemäß MIL-A-8625 Typ II B Dimensionale Ansichten & Installationslochdetails Für Abmessungen siehe bitte die Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - Teilenummer: PLGM0250010A - Größe: Kurz - D Max.: 2,5 - D Min.: 2,48 - C Nom.: 2,75 - M Nom.: 2,24 - K Nom.: 1,88 - L Nom.: 1,89 - Gewicht (g): 0,04 - A Min.: 2,7 - N Dia. Ref.: 1,7 - W Min.: 3,2 - Reibahle-Durchmesser Klasse 1: H11 * 2,50 - 2,56 - Reibahle-Durchmesser Klasse 2: H9 * 2,50 - 2,54 - Reibahle-Durchmesser Klasse 3: H7 * 2,50 - 2,51 Ersatzteile & Zubehör - Teilenummer: CUTA0930203A, Beschreibung: Installationswerkzeugsatz - Teilenummer: CUTM0250103B, Beschreibung: Extraktionswerkzeugsatz - Teilenummer: CUTM0251103A, Beschreibung: Messgerät Wichtige Produktfakten: - Plug-Durchmesser: 2,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 1,7 mm - Prüfdruck: 69 MPa - Plug-Material: Aluminium - Gehäusematerial: Aluminium Technische Spezifikationen: - Stiftmaterial: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Plug-Material: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Braun gemäß MIL-A-8625 Typ II B
