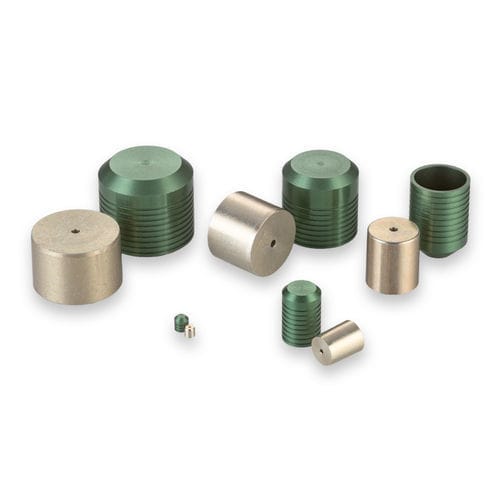

Zylinderförmiger Stopfen PLGA series

GewindeAluminiumForm

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteilern. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 0,093 bis 0,656 Zoll. - Plug-Durchmesser: 0,250 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,218 Zoll - Prüfdruck: 14.000 psi - Plug-Material: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Kurz: Klasse 1: 8, Klasse 2: 9, Klasse 3: 10 (Prüfdruck psi x 1000) - Lang: Klasse 1: 9, Klasse 2: 12, Klasse 3: 14 (Prüfdruck psi x 1000) Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Plug: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Grün gemäß MIL-A-8625 Typ II B Dimensionale Ansichten & Installationslochdetails Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Teilenummern & Spezifikationen - PLGA2500010A: Kurz - PLGA2501010A: Lang Ersatzteile & Zubehör - CUTA2500203A: Installationswerkzeugsatz - CUTA2500103B: Extraktionswerkzeugsatz - CUTA2501103A: Messgerät - PLGA2600010A: Kurzer Übergrößen-Lee-Plug - PLGA2601010A: Langer Übergrößen-Lee-Plug Bildspezifikationen - Dimensionale Ansicht: Siehe sekundäre Bilder - Installationslochdetails: Siehe sekundäre Bilder Für weitere Informationen: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A20 CAD-Hüllen: 250 Aluminium Lee Plug Langmodell, 250 Aluminium Lee Plug Kurzmodell Wichtige Produktfakten: - Plug-Durchmesser: 0,250 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,218 Zoll - Prüfdruck: 14.000 psi - Plug-Material: Aluminium - Gehäusematerial: Aluminium
