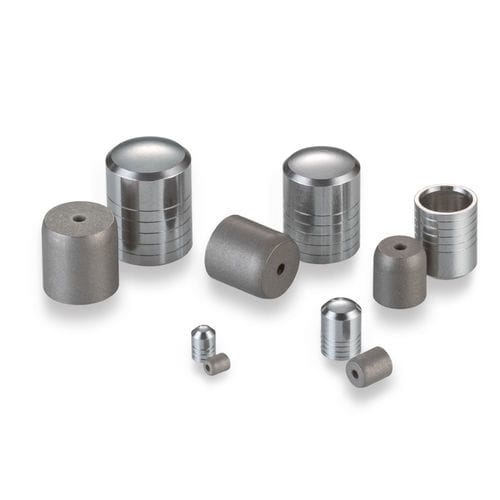

Gewindestopfen PLHA2501241A

EdelstahlVerbundwerkstoffTitan

Dieses Mitglied unserer klassischen Lee Plug-Familie ist dafür ausgelegt, Durchgänge in hochfesten, harten Materialien wie Titan und Inconel abzudichten. Seine Konstruktion aus hochfestem Material und einzigartiger Geometrie, gepaart mit der bewährten Zuverlässigkeit unseres Lee Plug-Expansionsprinzips, verleiht diesem Stopfen eine Prüfdruckfestigkeit von 32.000 psi (221 MPa). Die Größen reichen von 0,093 bis 0,343 Zoll. - Stopfendurchmesser: 0,250 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,218 Zoll - Prüfdruck: 32.000 psi - Stopfenmaterial: 15-5PH - Gehäusematerial: Inconel, Edelstahl oder Titan Allgemeine Leistung - Prüfdruck von 32.000 psi Materialien - Stift: 15-5 PH CRES, AMS 5659, Passiviert & Wachs - Stopfen: 15-5 PH CRES, AMS 5659, Passiviert/Chrom-Verbund Teilenummern & Spezifikationen - Teilenummer: PLHA2501241A - D Max.: 0,25 - D Min.: 0,2491 - C Nom.: 0,331 - M Nom.: 0,285 - K Nom.: 0,211 - L Nom.: 0,222 - Gewicht: 1,8 g - A Min.: 0,305 - N Dia. Ref.: 0,218 - W Min.: 0,06 - Reibungsdurchmesser: 0,25 - 0,251 Ersatzteile & Zubehör - Installationswerkzeugsatz: CUTA2500203A - Extraktionswerkzeugsatz: CUTA2500103B - Messgerät: CUTA2501103A - Überdimensionierter Lee-Stopfen: PLHA2601241A Bildspezifikationen - Maßansicht und Installationslochdetails als Bilder verfügbar. Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A65 (siehe Dokumente) Wichtige technische Merkmale / Spezifikationen: - Stopfendurchmesser: 0,250 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,218 Zoll - Prüfdruck: 32.000 psi (221 MPa) - Stopfenmaterial: 15-5PH - Gehäusematerial: Inconel, Edelstahl oder Titan - Teilenummer: PLHA2501241A - Gewicht: 1,8 g - Materialspezifikation: AMS 5659 - Finish: Passiviert & Wachs / Passiviert/Chrom-Verbund
