Zylinderförmiger Stopfen PLGM0350010A

GewindeAluminiumForm

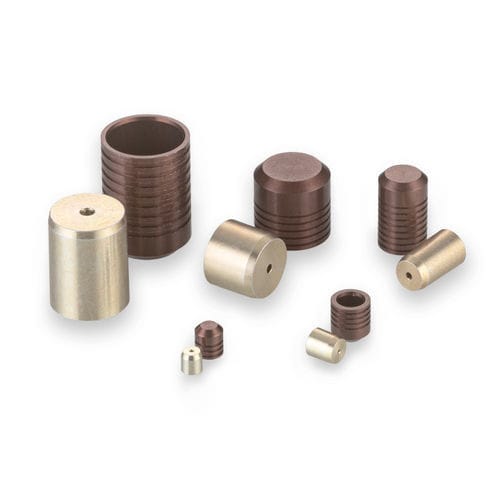

Dieses Mitglied unserer klassischen Lee Plug-Familie ist ideal für die Installation in Aluminiumverteiler. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Ausdehnung, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 2,5 bis 8 Millimeter. - Plug-Durchmesser: 3,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 2,7 mm - Prüfdruck: 88 MPa - Plug-Material: Aluminium - Gehäusematerial: Aluminium Allgemeine Leistung - Klasse 1: 49 MPa - Klasse 2: 59 MPa - Klasse 3: 88 MPa Materialien - Stift: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Alodine Gelb gemäß MIL-DTL-5541 & Wachs - Plug: 2024-T4 oder T351 Aluminium, SAE AMS-QQ-A-225/6, Anodisieren Braun gemäß MIL-A-8625 Typ II B Teilenummern & Spezifikationen - Teilenummer: PLGM0350010A - Größe: Kurz - D Max.: 3,5 mm - D Min.: 3,48 mm - C Nom.: 3,66 mm - M Nom.: 3 mm - K Nom.: 2,56 mm - L Nom.: 2,66 mm - Gewicht: 0,09 g - A Min.: 3,4 mm - N Dia. Ref.: 2,7 mm - W Min.: 3,2 mm - Reibahle-Durchmesser Klasse 1: H10 * 3,50 - 3,56 - Reibahle-Durchmesser Klasse 2: H9 * 3,50 - 3,54 - Reibahle-Durchmesser Klasse 3: H7 * 3,50 - 3,51 Ersatzteile & Zubehör - Installationswerkzeugsatz: CUTA1250203A - Extraktionswerkzeugsatz: CUTM0350103B - Messgerät: CUTM0351103A Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. Für weitere Informationen siehe das Technische Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen (Seite A38). CAD-Hülle verfügbar: 3,50 Aluminium-Metrischer Lee-Stopfen Modell Wichtige Produktfakten - Plug-Durchmesser: 3,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 2,7 mm - Prüfdruck: 88 MPa - Plug-Material: Aluminium - Gehäusematerial: Aluminium Eigenschaften / Technische Spezifikationen - Produktfamilie: Lee Plug - Material: 2024-T4 oder T351 Aluminium - Finish: Alodine Gelb gemäß MIL-DTL-5541 & Wachs (Stift), Anodisieren Braun gemäß MIL-A-8625 Typ II B (Plug) - Prüfdruck: Bis zu 88 MPa (Klasse 3) - Plug-Durchmesser: 3,50 mm - Max. abdichtbarer Durchgangsdurchmesser: 2,7 mm - Gewicht: 0,09 g - Teilenummer: PLGM0350010A
